Ошибка Yaskawa A.040: параметр вне допустимого диапазона — причины и устранение
Ошибка A.040 (Parameter Setting Error) появляется на сервоусилителях Yaskawa серий Sigma-II, Sigma-V, Sigma-7 в момент включения питания или сразу после записи новых значений в параметры Pn. Станок с ЧПУ при этом либо не проходит инициализацию привода, либо блокирует ось после попытки старта. Проблема относится к программной части сервосистемы, но за одинаковым кодом могут скрываться разные причины — от банальной опечатки при ручном вводе значения до повреждения энергонезависимой памяти платы управления. В статье разобран порядок диагностики, типичные группы параметров, которые чаще всего вызывают A.040, и признаки, по которым можно отличить программный сбой от аппаратного отказа.
- Что означает код ошибки A.040
- Типичные причины появления
- Алгоритм диагностики
- Проверка и корректировка параметров Pn
- Сброс к заводским настройкам и обновление прошивки
- Когда неисправность аппаратная
- Профилактика и эксплуатация
Что означает код ошибки A.040
Сервоусилители Yaskawa хранят настройки в виде параметров группы Pn — коэффициенты усиления контуров регулирования, пределы скорости и момента, назначение входов-выходов, тип обратной связи и десятки других величин. Каждый параметр имеет собственный допустимый диапазон, заданный в паспорте привода. Контроллер проверяет значения при каждом включении питания и при каждой попытке записи через панель оператора, консоль DigiCon или программу SigmaWin+.
A.040 срабатывает, когда одно из значений выходит за эти границы либо когда комбинация параметров логически противоречива — например, установлен режим обратной связи, не совместимый с подключённым датчиком. В отличие от кодов группы A.02x, которые указывают на конкретную неверную комбинацию параметров, A.040 — более общий индикатор выхода за диапазон, поэтому найти виновника приходится последовательным перебором.
Подробнее о смежном коде можно посмотреть в материале про ошибку Yaskawa A.020/A.021 — она связана с несовместимостью параметров, а не с выходом за диапазон.
Типичные причины появления
- Ручной ввод значения параметра за пределами разрешённого диапазона — частая причина при настройке привода без сверки с руководством.
- Загрузка файла параметров от другой модели сервоусилителя или другой ревизии прошивки.
- Сбой при передаче параметров через SigmaWin+ или последовательный порт — обрыв связи в момент записи.
- Повреждение ячеек энергонезависимой памяти (EEPROM) на плате управления из-за скачков питания или наработки ресурса перезаписи.
- Разряд батареи резервного питания абсолютного энкодера — часть параметров, связанных с позицией, может интерпретироваться как повреждённая. Отдельно этот случай разобран в статье про ошибку A.830 разряда батареи энкодера.
- Обновление прошивки сервоусилителя без последующего восстановления параметров под новую версию.
- Механическое повреждение платы управления — трещины, следы окисления на разъёмах, вздутые конденсаторы в цепи питания памяти.
Алгоритм диагностики
Последовательность проверки построена так, чтобы сначала исключить простые программные причины и только потом переходить к аппаратной диагностике.
- Зафиксируйте точный подкод ошибки (если панель показывает дополнительный номер) и время появления — при включении питания, при пуске оси или при попытке записи параметра.
- Через панель оператора или SigmaWin+ откройте список параметров и найдите значения, выделенные как аварийные — обычно они подсвечиваются отдельным индикатором или отображаются со звёздочкой.
- Сверьте подозрительные параметры с руководством по эксплуатации конкретной модели сервоусилителя — диапазоны отличаются у Sigma-II, Sigma-V и Sigma-7.
- Проверьте версию прошивки и соответствие загруженного файла параметров этой версии.
- Если ошибка возникла после замены энкодера или кабеля обратной связи, проверьте настройки типа датчика и число импульсов на оборот.
- При отсутствии видимых причин выполните сброс к заводским параметрам и введите рабочие значения заново вручную, по одному, с проверкой после каждой записи.
Общие принципы диагностики сервосистем по кодам ошибок изложены в материале диагностика сервосистемы ЧПУ — часть шагов применима и к другим брендам приводов.
Проверка и корректировка параметров Pn
Ниже приведены группы параметров, которые чаще всего оказываются источником A.040. Конкретные номера и диапазоны уточняйте по паспорту вашей модели сервоусилителя — они отличаются между сериями и даже между ревизиями прошивки.
| Группа параметров | Назначение | Типичная ошибка настройки |
|---|---|---|
| Pn000–Pn0xx | Базовая конфигурация, тип двигателя, направление вращения | Установлен код двигателя, не соответствующий подключённому серводвигателю |
| Pn1xx | Коэффициенты усиления контуров скорости и позиции | Значение усиления введено вручную вне заводского диапазона |
| Pn2xx | Настройки обратной связи, тип энкодера, число импульсов | Несовпадение типа датчика с реально установленным энкодером |
| Pn5xx | Назначение входов-выходов, логика сигналов | Одному входу назначены две взаимоисключающие функции |
| Pn8xx | Параметры сети связи, протокол обмена с ЧПУ | Загружен профиль сети от другой модели контроллера |
Изменять параметры лучше по одному, с записью исходных значений перед правкой — это упрощает откат при ошибке. Если привод управляет шпиндельным или подающим двигателем станка, любое изменение усиления контуров стоит проверять на холостом ходу, прежде чем нагружать ось.
Сброс к заводским настройкам и обновление прошивки
Если ручная проверка не выявила конкретный параметр, самый надёжный путь — выполнить сброс всех параметров к заводским значениям через меню Fn или SigmaWin+, а затем внести рабочие настройки заново по резервной копии, снятой ранее с исправного привода. Это исключает накопленные ошибки, которые сложно найти по отдельности.
- Перед сбросом сохраните текущий набор параметров в файл — даже неисправный, он пригодится для сравнения.
- После сброса проверьте версию прошивки сервоусилителя и при необходимости обновите её до рекомендованной для вашей модели ЧПУ.
- Вносите параметры группами — сначала базовая конфигурация двигателя и энкодера, затем контуры регулирования, в последнюю очередь — сетевые настройки.
- После каждой группы делайте контрольное включение оси без нагрузки.
Когда неисправность аппаратная
Если ошибка A.040 возвращается сразу после корректного ввода параметров или после сброса к заводским настройкам, а также если панель периодически «теряет» ранее сохранённые значения без видимой причины — вероятная причина в деградации памяти платы управления или в её физическом повреждении. В этом случае перепрошивка и повторная настройка параметров дают лишь временный эффект.
Признаки, указывающие на аппаратную неисправность:
- параметры «слетают» после каждого выключения питания, даже если сеть стабильна;
- на плате управления видны следы перегрева, окисления разъёмов или вздутые конденсаторы;
- ошибка сопровождается другими кодами группы A.0xx или A.9xx одновременно;
- привод не проходит самодиагностику при полностью заводских настройках.
В таких случаях требуется замена платы управления или модуля процессорного блока целиком, поскольку восстановление отдельных ячеек памяти на действующем оборудовании нецелесообразно.

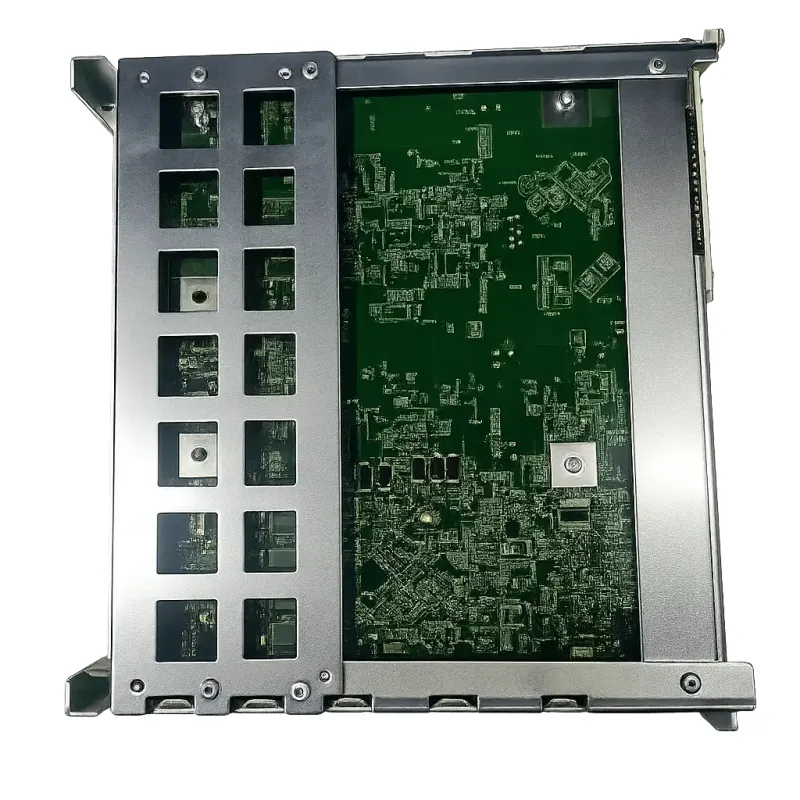

Заменяемый процессорный модуль контроллера Yaskawa — устанавливается при подтверждённой деградации памяти платы управления, когда сброс параметров не устраняет повторяющуюся ошибку A.040.
Альтернативный процессорный модуль для контроллеров Yaskawa — используется в паре с диагностикой при подозрении на аппаратный сбой хранения параметров.
Плата управления сервоусилителем Yaskawa, отвечающая в том числе за хранение и обработку параметров Pn — заменяется при подтверждённом отказе энергонезависимой памяти.
Профилактика и эксплуатация
Часть случаев A.040 предотвращается организационно, без ремонта оборудования:
- перед любой правкой параметров сохраняйте резервную копию в файл — восстановление занимает минуты вместо часов подбора значений вручную;
- ведите журнал изменений параметров с указанием даты и причины правки — это ускоряет диагностику при повторном сбое;
- при замене энкодера или серводвигателя сверяйте параметры обратной связи заранее, а не по факту ошибки — это касается и настроек группы Pn2xx, и физического подключения датчика, о чём подробнее в материале подбор энкодера по серводвигателю;
- следите за состоянием батареи резервного питания абсолютного энкодера — её разряд провоцирует смежные ошибки, которые внешне выглядят как проблема с параметрами;
- обновляйте прошивку только с проверкой совместимости с текущим набором параметров, желательно после консультации с сервисной службой.
Если привод работает в составе шпиндельного узла, стабильность параметров контура регулирования напрямую влияет на точность обработки — полезно свериться с материалом про диагностику шпинделя по посторонним шумам, если после устранения A.040 появились новые симптомы на оси.
FAQ: частые вопросы
Можно ли устранить ошибку A.040 без сброса всех параметров привода?
Да, если удаётся точно определить конкретный параметр, вышедший за диапазон — тогда достаточно скорректировать именно его, не трогая остальные настройки.
Пропадают ли рабочие настройки при сбросе к заводским значениям?
Да, сброс возвращает все параметры Pn к заводским значениям, поэтому перед процедурой обязательно сохраните текущий набор в файл через SigmaWin+ или панель оператора.
Может ли ошибка A.040 быть связана с энкодером двигателя?
Да. Неверный тип обратной связи в параметрах группы Pn2xx или разряженная батарея абсолютного энкодера иногда проявляются как ошибка выхода параметра за диапазон.
Как понять, что причина в плате управления, а не в настройках?
Если ошибка возвращается сразу после корректного ввода параметров или после полного сброса к заводским значениям, а также сопровождается другими кодами группы A.0xx — это указывает на деградацию памяти или отказ платы.
Опасно ли продолжать эксплуатацию станка при ошибке A.040?
Привод при этой ошибке блокирует движение оси, поэтому дальнейшая работа физически невозможна до устранения причины — риск в основном связан с попытками обойти защиту, чего делать не следует.
Заключение
Ошибка A.040 в большинстве случаев решается на уровне параметров: находится подозрительное значение, сверяется с паспортом привода, вносится корректировка или выполняется сброс к заводским настройкам с последующей ручной настройкой. Повторяемость ошибки после корректных настроек — верный признак аппаратной проблемы с платой управления или её памятью.
Если самостоятельная диагностика не даёт результата или требуется подобрать замену платы управления либо процессорного модуля под конкретную модель сервоусилителя Yaskawa, специалисты ООО «Эффективное производство» помогут с диагностикой на месте и подбором совместимых комплектующих.
