Ошибка Yaskawa A.830: разряд батареи абсолютного энкодера
Индикатор A.830 на панели сервоусилителя Yaskawa Sigma появляется внезапно — станок или робот только что работал штатно, и вдруг привод уходит в предупреждение о разряде батареи энкодера. Многие операторы паникуют и сразу лезут искать референцию заново, хотя в большинстве случаев достаточно заменить один элемент питания за пять минут, не выключая привод. В этом руководстве разбираем механизм ошибки, отличие от более серьёзной A.840, порядок безопасной замены батареи и типичные промахи, которые превращают простую профилактику в аварийный простой.
- Что означает ошибка A.830
- Как работает батарея абсолютного энкодера
- Причины появления сигнала A.830
- Как устранить ошибку A.830
- Как выбрать батарею и кабель для замены
- Типичные ошибки при замене и профилактика
- Когда нужна более глубокая диагностика
- Заключение
Что означает ошибка A.830
A.830 — предупреждающий код серии Yaskawa Sigma-5/Sigma-7 (Encoder Battery Alarm), который формируется, когда напряжение резервной батареи абсолютного энкодера (encoder — датчик обратной связи, преобразующий механическое перемещение вала в электрический сигнал) опускается ниже установленного порога, но данные абсолютной позиции ротора ещё сохранены полностью. Это не авария в привычном смысле: привод не блокируется, ось продолжает отрабатывать команды, но система настойчиво требует замены элемента питания до того, как напряжение упадёт критически.
Важно не путать A.830 с кодом A.840 (Encoder Battery-less Alarm / полная потеря данных батареи). Разница принципиальна:
| Параметр | A.830 | A.840 |
|---|---|---|
| Состояние батареи | Напряжение ниже порога, но выше критического | Напряжение критически низкое или отсутствует |
| Данные абсолютной позиции | Сохранены | Утеряны |
| Нужна ли повторная референция (home) | Нет | Да, обязательно |
| Тип сигнала | Предупреждение (Warning) | Авария (Alarm) |
| Требуемое действие | Замена батареи в ближайшее плановое окно | Немедленная замена и повторное позиционирование по референции |
Отсюда практический вывод: увидев A.830, есть запас времени на плановую замену — паниковать и останавливать линию не требуется, но откладывать надолго тоже нельзя, потому что следующий шаг деградации батареи — как раз A.840 с потерей позиции.
Как работает батарея абсолютного энкодера
Абсолютный энкодер, в отличие от инкрементального, хранит не только текущее приращение, но и полное значение угла или положения относительно физического нуля вала. Это значение записывается в энергозависимую память (обычно SRAM — статическую оперативную память, теряющую данные при отключении питания). Пока привод подключён к сети, память энкодера запитана штатным источником питания. Как только питание пропадает — при выключении станка, при обесточивании шкафа управления, при отсоединении кабеля — единственным источником энергии для сохранения счётчика оборотов становится литиевая батарея, установленная в корпусе энкодера или в отдельном батарейном отсеке рядом с сервоусилителем.
Батарея не участвует в работе привода, пока он включён — она только держит счётчик оборотов «в фоне», когда всё остальное обесточено. Именно поэтому замену можно и нужно выполнять при включённом питании: пока привод под напряжением, память энкодера получает питание от него, и кратковременное отсутствие батареи роли не играет.
Ресурс типовой литиевой батареи для промышленных серводвигателей и приводов ЧПУ — величина не универсальная и зависит от модели энкодера, температуры эксплуатации и режима хранения станка; ориентировочный интервал плановой замены — раз в 1–3 года, точный срок уточняйте по руководству на конкретный привод или робот Yaskawa.
Причины появления сигнала A.830
- Естественный разряд элемента питания. Литиевая батарея имеет ограниченный срок службы даже без нагрузки — саморазряд накапливается годами.
- Длительное хранение станка или робота без сетевого питания. Пока привод обесточен, единственным потребителем становится батарея, и при долгих простоях (консервация оборудования, транспортировка) она разряжается быстрее расчётного срока.
- Плохой контакт в батарейном отсеке. Окисление контактов, вибрация, ослабленный разъём кабеля батареи создают просадку напряжения, которую контроллер интерпретирует как разряд, даже если сама батарея ещё годна.
- Повышенная температура в шкафу управления. Химические процессы в литиевых элементах ускоряются при нагреве, что сокращает реальный ресурс относительно паспортного.
- Использование батареи неподходящего типа или с истёкшим сроком годности при предыдущей замене. Экономия на элементе питания часто оборачивается повторным вызовом сервисной службы уже через несколько месяцев.
Как устранить ошибку A.830
Порядок действий рассчитан на замену батареи без потери абсолютной позиции, при условии что привод остаётся под сетевым питанием на всё время процедуры:
- Убедитесь, что сервоусилитель включён и находится под напряжением — не отключайте автомат питания шкафа перед началом работ.
- Определите тип и место установки батареи: она может стоять в отдельном батарейном блоке рядом с приводом либо непосредственно в корпусе энкодера двигателя — уточните по паспорту на конкретную модель серводвигателя или робота Motoman.
- Извлеките разряженный элемент и установите новый той же ёмкости и типоразмера, соблюдая полярность.
- Проверьте кабель питания энкодера и разъём батарейного блока на предмет окисления и надёжности фиксации — плохой контакт даёт ложное срабатывание A.830 даже со свежей батареей.
- Сбросьте предупреждение через панель оператора привода или программу настройки SigmaWin+ (либо через аналогичный сервисный софт вашей платформы ЧПУ).
- Проверьте, что абсолютная позиция оси не сбилась: выполните тестовое перемещение и сверьте координату с ожидаемой, без выполнения процедуры поиска референции.
Если после замены батареи ошибка появляется снова в течение короткого времени, вероятная причина — не сам элемент питания, а повреждённый кабель энкодера, неисправная плата обработки сигнала или деградация самого модуля SRAM. В этом случае потребуется более глубокая диагностика сервосистемы.

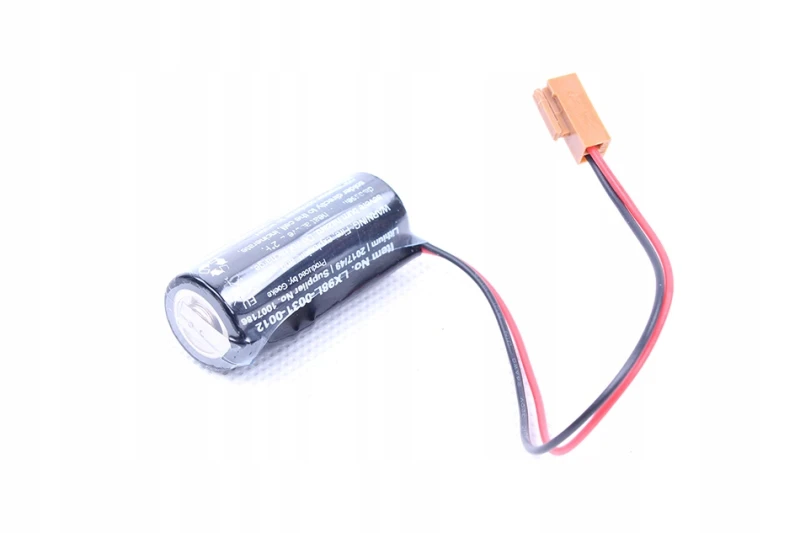

Литиевый элемент питания для резервирования данных абсолютного энкодера. Перед установкой в привод Yaskawa сверьте напряжение и типоразмер с паспортом на конкретную модель энкодера.
Как выбрать батарею и кабель для замены
Главная ошибка при заказе замены — искать батарею «для Yaskawa вообще». На практике важны конкретные параметры: напряжение (чаще всего 3,6 В для литий-тионилхлоридных элементов), типоразмер корпуса (AA, A, 1/2AA и другие), тип разъёма кабеля и полярность подключения. Совместимость по химическому составу и напряжению — не гарантия механической и электрической совместимости с конкретным батарейным блоком, поэтому перед заказом сверяйтесь с обозначением на снятом элементе и с руководством по обслуживанию привода.
Если проблема повторяется после каждой замены батареи, часто оказывается виноват не элемент питания, а сам кабель связи с энкодером — переломы жил внутри оплётки, окисление контактов разъёма при работе в условиях СОЖ (смазочно-охлаждающая жидкость) или вибрации. В этом случае разумнее заменить весь тракт целиком, а не гоняться за очередной батареей.
Альтернативный вариант литиевого элемента питания для резервирования данных абсолютной позиции. Подходит для сверки типоразмера при подборе замены в батарейный блок привода.
Кабель связи с абсолютным энкодером — заменяют, если ошибка A.830 повторяется после установки новой батареи и подозрение падает на цепь резервного питания или сигнальные линии.
Типичные ошибки при замене и профилактика
- Отключение питания привода перед заменой батареи. Самая частая ошибка — обесточить шкаф «для безопасности», не понимая, что именно это и приводит к потере абсолютной позиции и переводу предупреждения A.830 в аварию A.840.
- Установка батареи с истёкшим сроком годности со склада. Литиевые элементы имеют собственный срок хранения — проверяйте дату изготовления даже у новых, но давно лежащих на складе батарей.
- Игнорирование предупреждения до планового ТО. A.830 даёт запас времени, но не бесконечный — откладывать замену на месяцы означает рисковать переходом в A.840 в самый неподходящий момент.
- Замена батареи «на глаз» без сверки полярности и типоразмера. Неверная полярность может вывести из строя цепь резервного питания энкодера, а не просто не решить проблему.
- Отсутствие записи даты замены в журнале обслуживания. Без истории невозможно спланировать следующую плановую замену и отличить естественный износ от повреждения кабеля.
Профилактически батарею абсолютного энкодера стоит менять по календарному графику в рамках планового технического обслуживания, а не дожидаться первого предупреждения — это дешевле, чем внеплановый останов линии и повторная процедура поиска референции.
Когда нужна более глубокая диагностика
Если после замены батареи и проверки кабеля ошибка A.830 или её более тяжёлый аналог A.840 продолжает появляться, причина может быть не в цепи резервного питания, а в самом сервоусилителе или модуле обработки сигнала энкодера. В таком случае имеет смысл проверить сам сервоусилитель на предмет плавающих контактов и повреждений платы, а на роботизированных ячейках Motoman — платы контроллера, отвечающие за приём сигнала абсолютной позиции.
Применяется в приводах роботов Yaskawa Motoman — если ошибка A.830/A.840 повторяется после замены батареи и кабеля, проверяют именно тракт обработки сигнала энкодера в усилителе.
Для точной локализации проблемы полезно свериться с общим списком кодов Yaskawa и соседними сигналами серии — например, с ошибками перегрузки и превышения тока привода, которые иногда сопутствуют деградации силовой части одновременно с проблемами резервного питания энкодера. Также стоит зафиксировать модель абсолютного энкодера, установленного на оси, чтобы при заказе комплектующих не ошибиться с ответной частью разъёма батарейного блока.
FAQ: частые вопросы
Можно ли продолжать эксплуатацию станка при ошибке A.830?
Да, это предупреждение, а не авария — привод сохраняет данные абсолютной позиции и продолжает отрабатывать команды. Замену батареи стоит запланировать в ближайшее удобное окно, не откладывая на месяцы.
Нужно ли выполнять поиск референции после замены батареи при A.830?
Нет, если замена выполнена при включённом питании привода — абсолютная позиция сохраняется в памяти энкодера и не требует повторной калибровки нуля.
Чем отличается A.830 от A.840?
A.830 — предупреждение о разряде батареи ниже порога при сохранённых данных позиции. A.840 — авария с полной потерей данных абсолютной позиции, после которой обязательна процедура поиска референции.
Можно ли менять батарею без снятия энкодера со станка?
В большинстве случаев да — батарея располагается в отдельном отсеке или разъёме, доступном без демонтажа энкодера. Точный порядок уточняйте по руководству на конкретную модель привода.
Как часто нужно менять батарею абсолютного энкодера Yaskawa?
Ориентировочно раз в 1–3 года в рамках планового технического обслуживания, не дожидаясь появления предупреждения A.830. Точный интервал зависит от модели энкодера и условий эксплуатации — уточняйте по руководству станка.
Заключение
Ошибка A.830 — это предупреждение, а не авария: привод продолжает работать, а данные абсолютной позиции ещё сохранены. Задача обслуживающего персонала — заменить батарею энкодера, не отключая питание привода, и не затягивать с этим до перехода в более серьёзную ошибку A.840 с потерей референции. Основные риски связаны не с самой процедурой замены, а с нарушением её порядка: отключением питания, установкой батареи неверного типа или игнорированием состояния кабеля.
Если ошибка возвращается после замены батареи, кабель энкодера или узлы сервоусилителя выглядят подозрительно, а разбираться самостоятельно нет времени — специалисты ООО «Эффективное производство» подберут совместимые комплектующие Yaskawa и проведут диагностику сервосистемы на месте или удалённо.
