Ошибки Yaskawa A.020/A.021: сбой контрольной суммы и формата параметров
Алармы A.020 и A.021 на контроллерах роботов Yaskawa (DX100, DX200, YRC1000 и более ранние серии) относятся к группе системных ошибок памяти параметров. Они появляются внезапно — часто после отключения питания, замены батареи или обновления программного обеспечения — и блокируют запуск робота до устранения причины. Проблема осложняется тем, что за одинаковым текстом сообщения могут скрываться разные неисправности: от разряженной батареи резервного питания до физического повреждения микросхемы энергонезависимой памяти на процессорной плате. В этой статье разбираем логику диагностики, типичные причины и порядок восстановления параметров.
- Что означают ошибки A.020 и A.021
- Причины сбоя контрольной суммы параметров
- Роль батареи резервного питания и энергонезависимой памяти
- Порядок диагностики при появлении ошибки
- Восстановление параметров и сброс ошибки
- Профилактика и плановое обслуживание
- Когда требуется замена платы или контроллера
Что означают ошибки A.020 и A.021
Обе ошибки относятся к системной диагностике целостности данных, хранящихся в энергонезависимой памяти контроллера. Разница между ними — в характере обнаруженного несоответствия.
- A.020 — сбой контрольной суммы параметров (Parameter Data Checksum Error). Контроллер при загрузке пересчитывает контрольную сумму блока параметров и сравнивает её с сохранённым значением. Расхождение означает, что часть данных изменилась без корректной записи — например, из-за обрыва питания в момент сохранения.
- A.021 — ошибка формата параметров (Parameter Data Format Error). Здесь система обнаруживает, что структура данных не соответствует ожидаемой схеме: неверный размер блока, устаревшая версия формата после обновления прошивки или частичная перезапись памяти.
Оба аларма считаются критическими — система не позволяет перейти в рабочий режим, пока параметры не будут восстановлены или переинициализированы. Это защитный механизм: запуск робота с искажёнными данными калибровки осей чреват столкновением или выходом за пределы рабочей зоны.

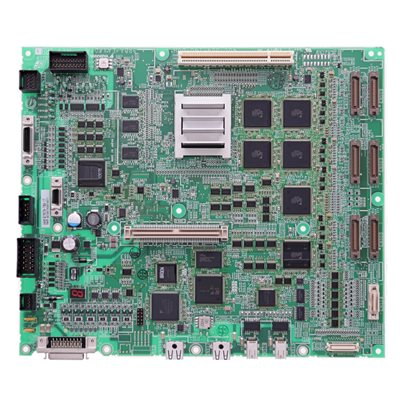

Плата управления сервоусилителем, содержащая логику контроля данных и связанную с энергонезависимой памятью параметров привода.
Причины сбоя контрольной суммы параметров
На практике встречается ограниченный набор причин, которые повторяются от объекта к объекту. Их удобно разделить на программные и аппаратные.
- Аварийное отключение питания. Если контроллер обесточен в момент записи параметров — например, при сохранении после юстировки — блок данных фиксируется частично, и контрольная сумма не совпадёт при следующей загрузке.
- Разряд батареи резервного питания. Пока станок включён, память параметров питается от общей шины. При выключении её данные держит только батарея на процессорной плате; если она разряжена, часть ячеек памяти теряет заряд и данные искажаются.
- Обновление или замена прошивки без сброса параметров. Новая версия ПО может использовать иную структуру блока параметров — отсюда A.021, а не A.020.
- Деградация микросхемы энергонезависимой памяти (SRAM — статическая память с произвольным доступом, требующая постоянного питания для хранения данных). Со временем ячейки могут терять надёжность записи независимо от состояния батареи.
- Механические повреждения платы — окисление контактов разъёма батареи, трещины на печатном монтаже после вибрации, коррозия из-за конденсата в шкафу управления.
| Признак | Вероятная причина | Что проверить первым |
|---|---|---|
| A.020 после обесточивания шкафа | Прерванная запись параметров | Резервную копию параметров, время последнего сохранения |
| A.020/A.021 после долгого простоя робота | Разряд батареи резервного питания | Напряжение батареи на плате, дату последней замены |
| A.021 после обновления прошивки | Несовместимость формата данных | Версию ПО и рекомендованную процедуру миграции параметров |
| Ошибка повторяется после сброса | Деградация памяти или платы | Состояние разъёма батареи, замену процессорной платы |
Роль батареи резервного питания и энергонезависимой памяти
Контроллеры Yaskawa хранят параметры калибровки осей, точки траекторий и настройки сервоприводов в статической памяти на процессорной плате. Пока шкаф управления включён в сеть, память питается от внутреннего источника. При выключении её содержимое держит литиевая батарея — обычно с ресурсом порядка нескольких лет непрерывной работы, точный интервал уточняйте по руководству вашего контроллера.
Если батарею не заменить своевременно, напряжение падает ниже порога удержания заряда ячеек, и данные начинают искажаться незаметно — задолго до полного разряда. Это объясняет, почему ошибка A.020 иногда появляется «внезапно» без видимых внешних причин: деградация шла постепенно, а контрольная сумма перестала совпадать только в момент очередной загрузки.
Отдельная тема — плановая замена батареи энкодера сервомотора, которая вызывает похожую по смыслу, но иную по коду ошибку. Если интересует именно этот случай, подробнее — в статье про аларм A.830 и батарею энкодера Yaskawa.

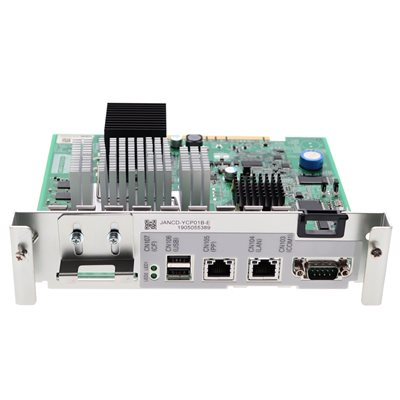

Основная процессорная плата контроллера, на которой физически расположена энергонезависимая память параметров и разъём резервной батареи.
Порядок диагностики при появлении ошибки
Прежде чем менять что-либо, важно зафиксировать состояние системы — это упрощает восстановление и снижает риск повторной ошибки.
- Запишите точный код аларма и время его появления, а также события, которые предшествовали сбою: отключение питания, обновление ПО, замену компонентов.
- Проверьте наличие резервной копии параметров — на внешнем носителе, в архиве наладчика или в системе управления производством. Без бэкапа восстановление занимает существенно больше времени.
- Измерьте напряжение батареи резервного питания на процессорной плате мультиметром, не снимая её с разъёма, если это допускает конструкция контроллера — уточняйте порядок по руководству.
- Осмотрите разъём батареи и посадочное место платы на предмет окисления, следов протечки электролита или механических повреждений.
- Если контроллер входит в сеть с несколькими роботами или интегрирован со станком с ЧПУ, проверьте журнал ошибок соседних устройств — иногда сбой связан с общим просадкой питания в шкафу.
Похожая логика диагностики применяется и для других алармов группы параметров и питания — например, при ошибках A.400/A.410, связанных с напряжением, или при сбоях настройки, разобранных в статье про аларм A.040.
Восстановление параметров и сброс ошибки
Порядок действий зависит от того, есть ли актуальная резервная копия параметров.
- Если бэкап есть. После замены разряженной батареи или устранения причины сбоя параметры загружаются из резервной копии через сервисное меню контроллера. Это самый быстрый и предсказуемый путь — калибровка осей и точки траекторий восстанавливаются без повторной юстировки.
- Если бэкапа нет. Контроллер придётся инициализировать заводскими значениями, после чего потребуется полная перекалибровка осей робота и заводка рабочих точек программы вручную. Это трудоёмко, особенно для многозвенных манипуляторов с большим числом точек.
- Если ошибка повторяется после сброса. Это указывает на аппаратную деградацию — саму микросхему памяти, цепь питания на плате или разъём батареи. В этом случае восстановление параметров временное решение: без замены платы аларм вернётся при следующем отключении питания.
После сброса параметров обязательно проверьте работу робота в ручном режиме на пониженной скорости, прежде чем возвращать его в автоматический цикл — расхождение калибровки после восстановления из старого бэкапа встречается чаще, чем кажется.
Профилактика и плановое обслуживание
Большинство случаев A.020/A.021 предотвратимы, если включить проверку памяти параметров в регламент планового технического обслуживания.
- Меняйте батарею резервного питания по графику, не дожидаясь предупреждающего сообщения о низком заряде — оно появляется не во всех версиях ПО.
- Делайте резервную копию параметров после каждой значимой юстировки, обновления прошивки или изменения программы робота, и храните минимум две последние копии на внешнем носителе.
- Избегайте отключения питания шкафа управления во время сохранения параметров — если процедура предусматривает индикацию процесса, дожидайтесь её завершения.
- При плановой замене процессорной платы или сервоусилителя сверяйте версию прошивки с той, что установлена на контроллере, чтобы не спровоцировать ошибку формата параметров после установки.
- Проверяйте состояние разъёмов и монтажа платы при каждом сервисном визите — окисление контактов часто проявляется задолго до полного отказа.
Плановое обслуживание удобно совмещать с общей проверкой контроллеров и приводов — например, при работах, описанных в статье про алармы перегрузки привода A.710/A.720, часто выявляются и сопутствующие проблемы с памятью параметров.
Когда требуется замена платы или контроллера
Замена батареи и восстановление параметров из бэкапа решают подавляющее большинство случаев. К замене процессорной платы стоит переходить, если:
- ошибка A.020 или A.021 возникает повторно в течение короткого времени после сброса и подтверждённой замены батареи;
- визуальный осмотр показывает следы окисления, коррозии или деформации печатного монтажа в зоне памяти и разъёма батареи;
- контроллер эксплуатируется много лет без замены процессорной платы, а само оборудование работает в цикличном производстве, где простой недопустим — в этом случае замена на исправную плату дешевле, чем повторные внеплановые остановки.
При подборе замены важно совпадение не только модели контроллера, но и версии прошивки — иначе после установки новой платы велика вероятность получить именно A.021 из-за несовпадения формата данных.

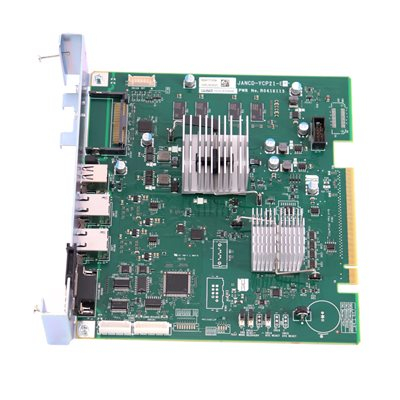

Вариант замены процессорной платы контроллера для случаев, когда сброс параметров и замена батареи не устраняют повторяющиеся алармы A.020/A.021.
Процессорный модуль контроллера серии DX/YRC — применяется при комплексной замене блока управления, если диагностика подтвердила аппаратный отказ памяти.
FAQ: частые вопросы
Можно ли просто сбросить ошибку A.020 без восстановления параметров?
Сброс без восстановления данных не устраняет причину — контроллер снова выдаст аларм при следующей загрузке или сохранении, поскольку контрольная сумма всё ещё не совпадает.
Как понять, разряжена батарея или повреждена сама плата памяти?
Измерьте напряжение батареи резервного питания мультиметром на разъёме платы; если оно в норме, а ошибка повторяется после замены батареи и восстановления параметров, вероятна деградация памяти или разъёма на плате.
Что произойдёт, если запустить робота с ошибкой A.021 без восстановления параметров?
Контроллер блокирует переход в рабочий режим до устранения ошибки — запуск с искажёнными данными формата параметров исключён программно, чтобы избежать некорректного движения осей.
Как часто нужно делать резервную копию параметров робота?
После каждой значимой юстировки, изменения программы или обновления прошивки, а также не реже раза в квартал в рамках планового обслуживания — уточняйте регламент по руководству вашего контроллера.
Отличаются ли причины A.020 и A.021 по срочности устранения?
Обе ошибки критические и блокируют работу робота одинаково, но A.021 чаще связана с несовместимостью версий ПО, а A.020 — с прерванной записью или разрядом батареи, что определяет разный порядок диагностики.
Заключение
Ошибки A.020 и A.021 на контроллерах Yaskawa почти всегда указывают на проблему с сохранением или хранением параметров: либо запись была прервана, либо батарея резервного питания перестала держать заряд, либо память деградировала физически. В большинстве случаев проблема решается заменой батареи и восстановлением параметров из резервной копии — при условии, что копия своевременно делалась и хранится в доступном месте.
Если ошибка возвращается после сброса, а осмотр платы вызывает вопросы — не тратьте время на повторные попытки перезагрузки. Специалисты ООО «Эффективное производство» проведут диагностику контроллера, подберут совместимую процессорную плату или модуль и помогут восстановить параметры робота без потери калибровки.
