Ошибка Yaskawa A.100: перегрузка по току и перегрев радиатора сервоусилителя
Код тревоги A.100 в системе управления Yaskawa останавливает движение робота или ось станка мгновенно, без предупреждения оператора заранее. Проблема в том, что под этим номером скрываются два разных физических процесса — перегрузка силового каскада по току и тепловая защита радиатора IGBT-модуля, и путать их при диагностике дорого: неверная гипотеза означает лишние часы простоя и напрасно снятые платы. В этом материале — как отличить одну причину от другой по косвенным признакам, что измерить мультиметром и термопарой до звонка в сервис, и в каких случаях ремонт бессмысленен, а нужна замена силового модуля или платы управления.
- Что означает код A.100 в логике Yaskawa
- Перегрузка по току: физика и типичные причины
- Перегрев радиатора: почему срабатывает термозащита
- Диагностика: как отличить одну причину от другой
- Порядок устранения по шагам
- Типичные ошибки при самостоятельном ремонте
- Когда компонент подлежит замене, а не ремонту
Что означает код A.100 в логике Yaskawa
В сервоусилителях и контроллерах роботов Yaskawa коды тревог группируются по десяткам: сотая группа отведена под аварии силовой части — сервоусилителя (SRDA), силового модуля и связанных с ними цепей питания. A.100 формируется одним из двух аппаратных сигналов на плате управления приводом: превышение порога тока фазы, зафиксированное датчиком тока, либо срабатывание термодатчика, установленного непосредственно на радиаторе силового модуля. Оба сигнала аппаратно ИЛИ-суммируются перед выдачей на индикацию, поэтому по одному только номеру кода без анализа контекста понять причину нельзя — нужно смотреть детальный лог тревог, где у большинства версий прошивки указывается подкод (например, A.100.1 — перегрузка тока, A.100.3 — перегрев).
Отличие принципиально по скорости реакции: перегрузка по току отрабатывается за единицы миллисекунд аппаратной защитой прямо в силовом каскаде, перегрев — за секунды или минуты, поскольку тепловая инерция радиатора велика. Это первый диагностический признак: если ошибка выскакивает мгновенно при разгоне оси — ищите ток, если через 10—40 минут непрерывной работы под нагрузкой — ищите тепло.
Перегрузка по току: физика и типичные причины
Защита по мгновенному току срабатывает, когда ток через ключи IGBT превышает паспортный порог модуля даже кратковременно. Причины делятся на три группы.
- Механические — заклинивание оси, износ шарико-винтовой передачи (ШВП), задиры в направляющих, перекос груза на фланце робота. Двигатель пытается преодолеть избыточное сопротивление и потребляет ток сверх нормы.
- Электрические — межвитковое замыкание в обмотке двигателя, пробой изоляции силового кабеля, деградация IGBT-ключей самого силового модуля от накопленной усталости.
- Параметрические — некорректно заданные коэффициенты контура тока или момента инерции нагрузки при пусконаладке, из-за чего система «раскачивается» и уходит в перерегулирование с пиками тока.
Отдельно стоит зарядный бросок тока при включении силового модуля — если конденсаторы звена постоянного тока деградировали или предзарядный резистор оборван, при подаче питания возникает пусковой скачок, который защита воспринимает как перегрузку.
Перегрев радиатора: почему срабатывает термозащита
Термодатчик на радиаторе силового модуля — обычно термистор NTC — контролирует температуру основания, на котором смонтированы IGBT-ключи. Порог срабатывания указывается в паспорте модуля и обычно лежит в диапазоне, уточняйте по руководству станка или робота. Причины нагрева:
- забитый пылью или стружкой радиатор — теплоотвод падает в разы даже при исправном вентиляторе;
- отказавший или заторможенный вентилятор охлаждения шкафа управления;
- повышенная температура в цехе или в самом шкафу из-за плотной компоновки соседних модулей;
- длительная работа привода на границе номинального момента — например, при программе с завышенной подачей или при обработке на затупленном инструменте, когда двигателю приходится постоянно держать повышенный момент;
- ухудшение теплового контакта модуля с радиатором из-за высохшей термопасты после многолетней эксплуатации.
Если станок или робот отработал без остановки сутками, а тревога появилась впервые за долгое время — в первую очередь смотрите вентиляторы и фильтры, а не электронику.
Диагностика: как отличить одну причину от другой
Практический алгоритм, не требующий разборки шкафа на первом шаге:
| Признак | Перегрузка по току | Перегрев радиатора |
|---|---|---|
| Скорость срабатывания | Мгновенно, при рывке или пуске | Через 10—40 минут работы |
| Звук привода перед аварией | Возможен рывок, стук, вой двигателя | Работа без явных звуковых аномалий |
| Температура корпуса шкафа | Нормальная | Заметно выше обычной, шкаф горячий на ощупь |
| Повторяемость после паузы | Повторяется сразу же при том же движении | После остывания 15—20 минут исчезает |
| Первичная проверка | Сопротивление обмоток, ток холостого хода | Вентилятор, фильтры, термопаста |
Если контроллер поддерживает журнал тревог с трендом тока и температуры — используйте его вместо догадок: график покажет, был ли пик тока перед остановом или плавный рост температуры радиатора. Полезно свериться с общей методикой чтения кодов диагностики — принципы разбора логов у разных производителей похожи, см. диагностику ЧПУ по коду ошибки.
Порядок устранения по шагам
- Зафиксируйте, при каком движении и через какое время после старта возникла тревога — это сразу сужает круг причин.
- Обесточьте привод, дайте разрядиться конденсаторам звена постоянного тока (обычно несколько минут, точное время — по паспорту модуля).
- Осмотрите радиатор и вентилятор силового модуля визуально: пыль, стружка, СОЖ на лопастях вентилятора.
- Замерьте сопротивление обмоток двигателя между фазами — расхождение более нескольких процентов от паспортного указывает на межвитковое замыкание.
- Проверьте свободный ход оси вручную (при отключённом приводе и снятом тормозе, если это допустимо конструкцией) — заклинивание или повышенное трение видно сразу.
- Если механика и обмотки в порядке, проверьте силовой кабель на предмет повреждений изоляции и надёжность экранирования.
- При исправной механике и электрике переходите к проверке самого силового модуля и платы управления сервоусилителем.

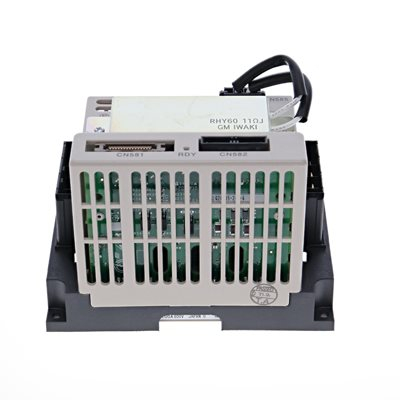

Для контроллеров роботов Yaskawa, построенных на платформе SRDA, отдельные блоки удобно проверять по подмене — заведомо исправный автономный сервоусилитель позволяет исключить электронику из списка подозреваемых за один тест.
Используется для замены подозреваемого узла методом подмены при разборе тревоги A.100 либо как штатная замена вышедшего из строя усилителя.
Типичные ошибки при самостоятельном ремонте
- Сброс тревоги и повторный пуск без диагностики. A.100 сбрасывается по питанию, но если причина не устранена, повторный запуск на пике нагрузки может добить и без того ослабленный силовой модуль.
- Продувка радиатора сжатым воздухом без снятия шкафа с электропитания. Риск короткого замыкания на плате при попадании токопроводящей пыли на соседние дорожки.
- Замена силового модуля без проверки причины перегрузки. Если проблема была в межвитковом замыкании двигателя, новый модуль выйдет из строя повторно за считаные циклы.
- Игнорирование термопасты при переустановке модуля. Сухой или неровно нанесённый слой термопасты снижает теплоотвод и провоцирует повторное срабатывание тепловой защиты уже на исправном модуле.
- Занижение параметров тока в настройках привода «для обхода» тревоги. Это устраняет симптом, но снижает реальную защиту оборудования и может привести к отказу без предупреждения.
Когда компонент подлежит замене, а не ремонту
Силовые IGBT-модули и тиристорные сборки в приводах Yaskawa практически не подлежат ремонту в полевых условиях — при пробое ключа или деградации подложки модуль меняют целиком. То же касается плат управления сервоусилителем при обнаружении обугливания дорожек или вздутых конденсаторов. Решение о замене принимается, если:
- тревога A.100 повторяется сразу после сброса при минимальной нагрузке;
- сопротивление изоляции силового модуля относительно корпуса ниже нормы, указанной производителем;
- визуально видны следы перегрева — потемнение платы, деформация корпуса модуля, запах гари;
- механика и двигатель проверены и исправны, а тревога сохраняется.
В этом случае разумнее подобрать оригинальный силовой модуль или сервоусилитель по артикулу, чем пытаться восстанавливать повреждённую электронику — цена ошибки при повторном отказе после «условного» ремонта обычно выше стоимости нового компонента.
Силовой компонент для замены при подтверждённой деградации ключей — типовое решение, когда перегрузка по току связана именно с силовой частью, а не с механикой.
Отвечает за обработку сигналов датчика тока и термодатчика радиатора, формирующих тревогу A.100 — проверяется и заменяется при обугливании дорожек или ложных срабатываниях защиты.
Центральный модуль контроллера робота, обрабатывающий журнал тревог и подкоды A.100 — проверяется, если сервоусилитель и двигатель исправны, а тревога всё равно фиксируется.
FAQ: частые вопросы
Можно ли просто сбросить тревогу A.100 и продолжить работу?
Можно, но только после того, как определена и устранена причина. Если сброс сделан без диагностики, повторная перегрузка может окончательно вывести из строя силовой модуль.
Сколько времени нужно ждать после отключения питания перед разборкой шкафа?
Конденсаторы звена постоянного тока разряжаются несколько минут, точное время указано в паспорте конкретного силового модуля или сервоусилителя. До полной разрядки работать в силовой части опасно.
Термопаста действительно может быть причиной перегрева радиатора?
Да. Высохшая или неравномерно нанесённая термопаста заметно ухудшает теплоотвод от силового модуля к радиатору, и термозащита срабатывает даже при исправном вентиляторе.
Как понять, что виновата механика оси, а не электроника привода?
Отключите привод и попробуйте прокрутить ось вручную, если это допустимо конструкцией. Повышенное сопротивление вращению, заедания или посторонний шум указывают на механическую причину перегрузки.
Одинаковая ли логика тревоги A.100 у станков с ЧПУ и у промышленных роботов Yaskawa?
Принцип совпадает — объединение сигналов перегрузки по току и перегрева радиатора в один код, но конкретные пороги, подкоды и алгоритм диагностики зависят от модели контроллера, уточняйте по руководству конкретного оборудования.
Заключение
Код A.100 — не единичная неисправность, а сигнал о двух разных проблемах, объединённых одним номером: избыточный ток силового каскада и перегрев радиатора. Разделять их нужно до начала ремонта, иначе замена дорогого силового модуля не решит проблему, если истинная причина — заклинивший подшипник или забитый пылью вентилятор.
Если после базовой диагностики причина остаётся неясной, или требуется точный подбор силового модуля, платы управления сервоусилителем либо процессорной платы контроллера по фактическому артикулу — специалисты ООО «Эффективное производство» проведут диагностику удалённо по логам тревог или выезд на объект и подберут совместимый компонент.
