СКБ ИС: обзор производителя, линейка энкодеров и УЦИ
При модернизации станка с ЧПУ или замене вышедшего из строя датчика инженер часто сталкивается с вопросом: ставить оригинал импортного производителя, аналог или продукцию российского изготовителя. СКБ ИС (Специальное конструкторское бюро измерительных систем) — один из немногих отечественных производителей, чья линейка линейных и круговых датчиков применяется как в новых станках, так и при ретрофите старого парка оборудования. В статье рассмотрим, из чего состоит продуктовая линейка компании, чем отличаются модели серии ЛИР и как выбрать датчик под конкретную задачу.
- Кто такой СКБ ИС и где применяется его продукция
- Линейные датчики серии ЛИР
- Угловые и круговые энкодеры
- Устройства цифровой индикации (УЦИ)
- Интерфейсы и совместимость с системами ЧПУ
- Как выбрать датчик СКБ ИС под задачу
- Эксплуатация, обслуживание и типичные ошибки
Кто такой СКБ ИС и где применяется его продукция
СКБ ИС специализируется на разработке и производстве измерительных преобразователей — линейных и круговых датчиков положения, а также устройств цифровой индикации на их основе. Продукция компании известна под маркой «ЛИР» (линейный измерительный преобразователь) и активно используется в станкостроении, при модернизации универсальных фрезерных и токарных станков, на координатно-измерительных машинах и в промышленном оборудовании, где нужна обратная связь по положению рабочего органа.
Ключевое отличие продукции СКБ ИС от импортных аналогов (Heidenhain, Fagor, Renishaw) — доступность запчастей и сервисной поддержки в условиях ограниченного параллельного импорта. Это делает датчики ЛИР востребованным вариантом при ретрофите станков, где важно уложиться в разумный бюджет без потери повторяемости позиционирования. Подробнее о том, зачем вообще нужны датчики линейных перемещений на станке, можно почитать в отдельной статье про датчики линейных перемещений.
Линейные датчики серии ЛИР
Линейный датчик (энкодер) измеряет фактическое перемещение рабочего органа станка — стола, суппорта, каретки — и передаёт значение в систему ЧПУ. В отличие от расчёта положения по числу оборотов двигателя, линейный датчик исключает влияние люфта ШВП (шарико-винтовой передачи) и температурного удлинения винта на точность позиционирования.
В линейке СКБ ИС представлено несколько типоразмеров закрытых оптических линейных датчиков — ЛИР-7М, ЛИР-8М, ЛИР-9М и их модификации. Они отличаются друг от друга измерительной длиной, габаритами корпуса и способом крепления, но построены на общем принципе — фотоэлектрическом считывании штриховой меры.
| Модель | Тип корпуса | Типичное применение |
|---|---|---|
| ЛИР-7М | Закрытый, малогабаритный | Фрезерные и токарные станки среднего класса |
| ЛИР-8М | Закрытый, увеличенной длины | Станки с большим ходом осей |
| ЛИР-9М | Закрытый, усиленный корпус | Тяжёлые станки, повышенная вибрационная нагрузка |
Точные значения дискретности, измерительной длины и класса защиты IP различаются от исполнения к исполнению — уточняйте по паспорту конкретной модели перед заказом, поскольку одна и та же серия может выпускаться с разным разрешением под разные задачи.

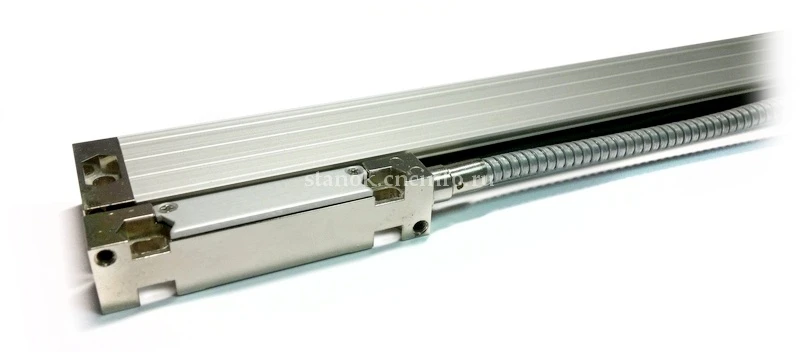

Малогабаритный закрытый линейный датчик для контроля перемещения осей станков среднего класса, замена импортным линейкам аналогичного диапазона.
Модель ЛИР-9М рассчитана на более жёсткие условия эксплуатации — станки с повышенной вибрацией или загрязнённой рабочей средой. Подробное описание отличий между сериями и рекомендации по подбору модели под конкретный станок изложены в статье «СКБ ИС ЛИР: как подобрать модель».

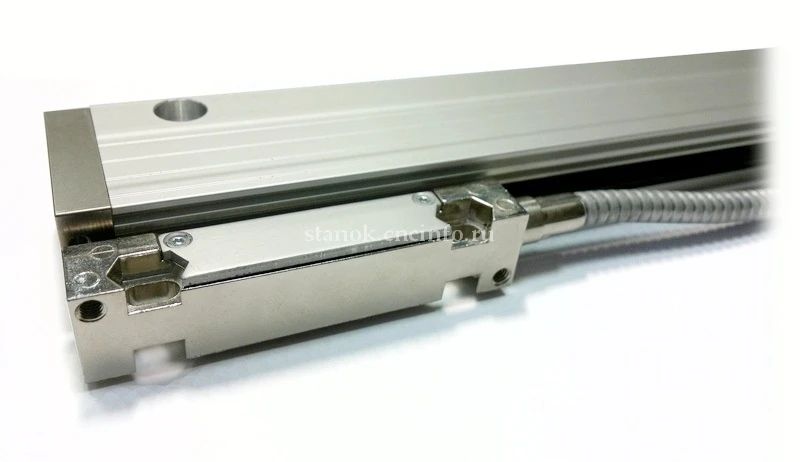

Усиленное исполнение линейного датчика для тяжёлых станков и оборудования с повышенной вибрационной нагрузкой.
Угловые и круговые энкодеры
Помимо линейных датчиков, СКБ ИС выпускает круговые (угловые) энкодеры и инкрементальные преобразователи серии ЛИР для контроля вращения — вала шпинделя, поворотных столов, делительных головок. В отличие от линейного датчика, круговой энкодер измеряет угол поворота вала, а не линейное перемещение, что делает его основным элементом обратной связи в приводах подачи и в приводе поворотных осей.
Различие между инкрементальным и абсолютным энкодером принципиально: инкрементальный формирует последовательность импульсов и требует поиска референтной точки после включения питания, абсолютный хранит текущее положение в собственной памяти и не теряет его при отключении питания. Разбор этой разницы приведён в статье «Абсолютный и инкрементальный энкодер: в чём разница». Инкрементальные модели линейки ЛИР удобны там, где допустим цикл поиска нуля при старте станка, а стоимость датчика имеет значение.

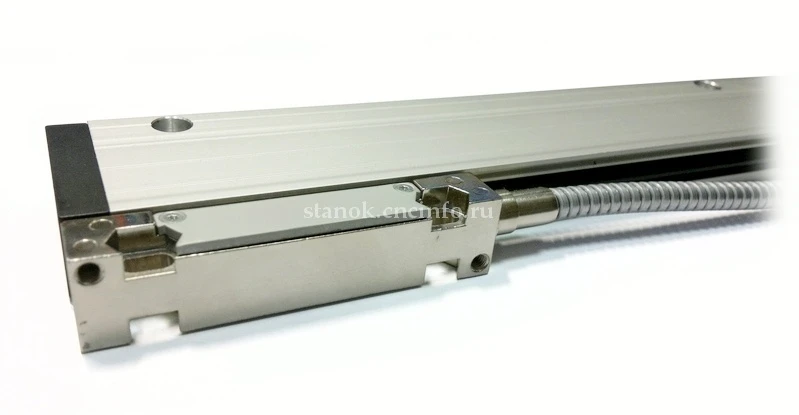

Круговые энкодеры для контроля вращения шпинделя, поворотных столов и приводов подачи станков с ЧПУ.
Если задача — не только выбрать датчик, но и разобраться в принципе действия круговых измерительных систем в целом, полезно ознакомиться со статьёй «Угловые и круговые датчики положения: виды и применение», где рассмотрены разные технологии съёма сигнала — оптическая, индуктивная, магнитная.
Устройства цифровой индикации (УЦИ)
Устройство цифровой индикации, УЦИ — это отдельный контроллер с дисплеем, который принимает сигнал от линейных или круговых датчиков и выводит текущую координату оператору без полноценной стойки ЧПУ. УЦИ применяется на универсальных станках — фрезерных, токарных, координатно-расточных — там, где не нужна автоматическая обработка по управляющей программе, но важно точно позиционировать инструмент по показаниям на экране.
СКБ ИС выпускает линейку УЦИ, совместимую со своими же датчиками ЛИР, что упрощает подбор комплекта «датчик плюс индикатор» без стыковки оборудования разных производителей. Подробнее о принципе работы таких устройств — в статье «Что такое УЦИ».
Контроллер с дисплеем для отображения координат по осям на универсальных станках, совместим с линейными и круговыми датчиками ЛИР.
При подборе конкретной модели УЦИ под станок стоит заранее уточнить число измерительных каналов (осей) и совместимость по электрическому интерфейсу с уже установленными или планируемыми к установке датчиками.
Интерфейсы и совместимость с системами ЧПУ
Датчики ЛИР выпускаются с разными выходными сигналами — от простых квадратурных импульсных выходов до цифровых интерфейсов, применяемых в современных приводных системах. При замене штатного импортного датчика на аналог отечественного производства ключевой вопрос — совпадение протокола обмена данными с приёмной электроникой стойки ЧПУ или сервопривода.
Наиболее распространённые цифровые интерфейсы энкодеров — SSI (последовательный синхронный интерфейс), BiSS и EnDat (протокол Heidenhain для абсолютных датчиков с двусторонним обменом данными), а также фирменные последовательные протоколы FANUC. Подбор датчика без учёта интерфейса — частая ошибка при самостоятельной модернизации, из-за которой система ЧПУ либо не видит датчик, либо выдаёт ошибку рассогласования. Подробный разбор протоколов приведён в статье «Интерфейсы энкодеров: SSI, BiSS, EnDat, FANUC Serial».
Если стоит задача подобрать не отдельный датчик, а весь измерительный тракт под конкретную ось станка, стоит также посмотреть на существующий парк энкодеров и линеек СКБ ИС в каталоге — там указаны конкретные модификации по выходному интерфейсу.
Как выбрать датчик СКБ ИС под задачу
Подбор датчика имеет смысл выполнять в следующем порядке:
- Определить тип перемещения — линейное (стол, суппорт) или вращательное (шпиндель, поворотная ось) — это сразу разделяет выбор между линейным датчиком ЛИР и круговым энкодером.
- Уточнить требуемую точность и дискретность по паспорту станка или по параметрам заменяемого датчика — заниженная дискретность приведёт к огрублению позиционирования, завышенная не даст выигрыша, но увеличит стоимость.
- Проверить измерительную длину хода оси — линейный датчик подбирается с запасом по длине относительно фактического хода стола.
- Сверить выходной интерфейс с тем, что ожидает принимающая электроника — стойка ЧПУ, сервоусилитель или УЦИ.
- Учесть условия эксплуатации — наличие СОЖ, стружки, вибрации — от этого зависит выбор между стандартным и усиленным исполнением корпуса.
При переходе с оптического датчика на конкурента другого типа съёма сигнала (например, магнитного или индуктивного) стоит заранее сверить принципы работы — этому посвящена статья «Энкодеры и их разновидности». Отдельно стоит учитывать, что некоторые круговые датчики положения строятся на принципе резольвера, а не оптического энкодера — их особенности разобраны в материале «Что такое резольвер и чем он отличается от энкодера».
Полная линейка круговых и линейных энкодеров производства СКБ ИС для станков с ЧПУ и универсального оборудования.
Эксплуатация, обслуживание и типичные ошибки
Оптические датчики линейки ЛИР чувствительны к загрязнению измерительного канала пылью, стружкой и остатками СОЖ (смазочно-охлаждающей жидкости). Основные меры по продлению срока службы:
- Не допускать попадания стружки и абразивной пыли в зону считывающей головки — при монтаже предусматривать защитные кожухи и уплотнения.
- Проверять центровку и параллельность установки датчика относительно направляющей — перекос увеличивает механическую нагрузку на считывающую каретку и ускоряет износ.
- Периодически контролировать целостность кабельного соединения — обрыв экрана кабеля датчика часто проявляется как случайные сбои позиционирования, а не как явная ошибка датчика.
- При потере отсчёта или скачках показаний сначала проверять чистоту измерительной шкалы, а не сразу менять датчик целиком.
Типичная ошибка при самостоятельном ретрофите — установка датчика без согласования крепёжных элементов с реальной геометрией станины, что приводит к дополнительным механическим напряжениям в корпусе датчика. Второй частый случай — игнорирование требований к экранированию кабеля, из-за чего на длинных трассах появляются наводки от силовых цепей приводов. Подробнее о диагностике проблем со считыванием сигнала — в статье «Ошибки чтения энкодера: загрязнение, зазоры и другие причины».
FAQ: частые вопросы
Чем датчики СКБ ИС отличаются от импортных аналогов Heidenhain или Fagor?
Принцип действия — оптическое считывание штриховой меры — схож, отличия в конструктиве корпуса, доступности выходных интерфейсов и наличии сервисной поддержки на территории РФ.
Можно ли поставить датчик ЛИР взамен вышедшего из строя импортного линейного датчика?
В большинстве случаев да, при условии совпадения измерительной длины, посадочных размеров и выходного интерфейса — это стоит уточнить до заказа по паспорту станка.
Чем отличаются модели ЛИР-7М, ЛИР-8М и ЛИР-9М между собой?
В первую очередь габаритами корпуса, измерительной длиной и степенью защиты от внешних воздействий — ЛИР-9М рассчитан на более тяжёлые условия эксплуатации.
Нужно ли отдельное устройство цифровой индикации, если на станке уже есть система ЧПУ?
Нет, УЦИ нужно только для универсальных станков без полноценной стойки ЧПУ — на станке с ЧПУ координаты выводятся на панель оператора самой системы управления.
Как понять, что линейный датчик потерял точность из-за загрязнения, а не вышел из строя?
Косвенный признак — нестабильные, «прыгающие» показания при чистой механике оси; для точной диагностики нужно осмотреть измерительную шкалу и считывающую головку на предмет загрязнения.
Заключение
Продукция СКБ ИС закрывает значительную часть задач по измерению линейных и угловых перемещений на станках с ЧПУ и универсальном оборудовании — от простых инкрементальных датчиков до комплектов с УЦИ. Выбор конкретной модели зависит от типа перемещения, требуемой точности, интерфейса и условий эксплуатации, поэтому подбор лучше выполнять по паспортным данным станка, а не по формальному совпадению типоразмера.
Если нужно подобрать датчик СКБ ИС взамен вышедшего из строя, сверить совместимость по интерфейсу с имеющейся стойкой ЧПУ или собрать комплект «датчик плюс УЦИ» под конкретную задачу — обратитесь к специалистам ООО «Эффективное производство»: поможем подобрать модель по артикулу станка и проконсультируем по монтажу.
