Консольная нагрузка редуктора: что это и как её рассчитать при выборе
При подборе редуктора инженеры часто ориентируются только на передаточное число и крутящий момент, упуская из виду параметр, от которого напрямую зависит ресурс подшипников выходного вала — консольную нагрузку. Если элемент передачи (шестерня, шкив, звёздочка) закреплён на консольном (свободном) конце вала, на подшипники действует радиальная сила, которая при неверном расчёте приводит к ускоренному износу, перегреву и течи сальников. В этой статье разберём физику явления, формулы расчёта и практические способы снизить нагрузку на редуктор при монтаже.
- Что такое консольная нагрузка и почему она возникает
- Источники консольной нагрузки в приводе станка
- Как рассчитать консольную нагрузку
- Допустимая консольная нагрузка: как читать паспорт редуктора
- Как выбрать редуктор с учётом консольной нагрузки
- Способы снижения консольной нагрузки
- Типичные ошибки при расчёте и эксплуатации
Что такое консольная нагрузка и почему она возникает
Консольная нагрузка (в англоязычной документации — overhung load, OHL) — это радиальная сила, приложенная к выходному (или входному) валу редуктора за пределами последней опоры, то есть на консольном участке вала. Типичный источник такой силы — шестерня, шкив ремённой передачи, звёздочка цепи или полумуфта, установленные на свободном конце вала.
Пока вал нагружен только крутящим моментом, подшипники работают в расчётном режиме. Как только на консоли появляется поперечная сила, она создаёт изгибающий момент, который передаётся на ближайший к концу подшипник. Чем больше плечо (расстояние от опоры до точки приложения силы) и чем выше сама сила, тем больше изгибающая нагрузка и тем быстрее вырабатывается ресурс подшипника.
Производители редукторов и сопутствующей механики указывают предельно допустимую консольную нагрузку в паспорте — обычно в ньютонах, приложенных на определённом расстоянии от торца вала. Превышение этого значения — одна из самых частых причин преждевременного выхода редуктора из строя, даже если крутящий момент и обороты подобраны верно.
Источники консольной нагрузки в приводе станка
В приводах станков с ЧПУ консольная нагрузка чаще всего возникает в трёх типовых узлах:
- Зубчатая передача открытого типа — шестерня на выходном валу редуктора зацепляется с зубчатым колесом стола или каретки. Возникает радиальная сила от давления зуба на зуб.
- Ремённая передача — шкив на консоли вала передаёт крутящий момент через натянутый ремень. Сила натяжения ремня (с учётом предварительного натяга) создаёт значительную поперечную нагрузку, часто выше, чем в зубчатой передаче.
- Цепная передача — звёздочка на валу редуктора нагружается силой натяжения цепи, аналогично ремню, но с меньшим коэффициентом трения и другим распределением нагрузки.
Кроме того, консольная нагрузка появляется при жёсткой безопорной установке полумуфты, соединяющей вал редуктора с валом двигателя или энкодера, особенно если валы не соосны и муфта работает с перекосом. Здесь важно применять компенсирующие соединительные муфты, которые гасят несоосность и не передают на подшипники редуктора паразитную радиальную силу.
Как рассчитать консольную нагрузку
Общий подход одинаков для всех видов передач: сначала находится окружная сила на элементе передачи, затем — суммарная радиальная сила с учётом типа передачи, и в конце проверяется соответствие фактической нагрузки допустимой на заданном плече.
Базовая формула для окружной силы (зубчатая передача, шкив, звёздочка):
Ft = 2000 × T / D
где T — крутящий момент на валу, Н·м; D — диаметр делительной окружности шестерни, начального диаметра шкива или звёздочки, мм; Ft — окружная сила, Н.
Далее вводится коэффициент типа передачи K, который учитывает угол зацепления, предварительное натяжение ремня или цепи и динамику нагрузки:
- прямозубая цилиндрическая передача — K ≈ 1,0–1,25;
- цепная передача — K ≈ 1,25–1,5;
- клиноремённая передача — K ≈ 1,5–2,5 (из-за предварительного натяга ремня).
Итоговая консольная (радиальная) нагрузка:
Fr = Ft × K
Полученное значение сравнивается с допустимой консольной нагрузкой из паспорта редуктора, приведённой на аналогичном плече. Если реальное плечо (расстояние от опоры до точки приложения силы) отличается от того, что указано в паспорте, значение допустимой нагрузки нужно пересчитать пропорционально изменению изгибающего момента — точные коэффициенты приводятся в руководстве конкретного производителя, поэтому итоговую цифру всегда стоит уточнять по документации на редуктор.

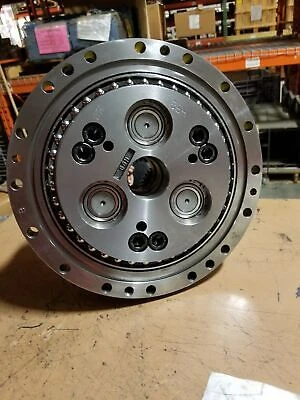

Редуктор для сервопривода станка с ЧПУ — типовое решение для замены при плановом ремонте, если фактическая консольная нагрузка не превышает паспортное значение узла.
Допустимая консольная нагрузка: как читать паспорт редуктора
В технической документации допустимая консольная нагрузка обычно приводится в виде таблицы или графика — значение силы задаётся для конкретного расстояния от торца вала (например, для середины посадочного участка). Чем ближе точка приложения силы к опоре, тем выше допустимая нагрузка, и наоборот — при увеличении вылета консоли допустимое значение снижается.
| Тип передачи на консоли | Ориентировочный коэффициент K | Особенность нагрузки |
|---|---|---|
| Прямозубая цилиндрическая передача | 1,0–1,25 | Нагрузка близка к расчётной окружной силе |
| Цепная передача | 1,25–1,5 | Дополнительный эффект от провисания и натяжения цепи |
| Клиноремённая передача | 1,5–2,5 | Высокое значение из-за предварительного натяга ремня |
| Прямое соединение через муфту | близко к 1,0 при соосности | Нагрузка минимальна, если валы соосны и муфта компенсирующая |
Точные значения K и допустимой нагрузки — общеинженерные ориентиры, конкретные цифры для вашего редуктора уточняйте по паспорту или руководству станка.
Как выбрать редуктор с учётом консольной нагрузки
Порядок подбора редуктора по консольной нагрузке выглядит следующим образом:
- Определить крутящий момент на выходном валу в рабочем и пиковом режимах.
- Рассчитать окружную силу на элементе передачи (шестерне, шкиве, звёздочке) с учётом её диаметра.
- Применить коэффициент типа передачи и получить расчётную консольную нагрузку.
- Сравнить полученное значение с допустимой нагрузкой из паспорта редуктора на соответствующем плече, с запасом не менее 20–30 % на динамику и износ элементов передачи.
- Проверить совместимость посадочного диаметра вала, шпоночного паза и присоединительного фланца с ответным узлом привода.
Если расчётная нагрузка приближается к предельной, стоит рассмотреть редуктор с более коротким плечом консоли, либо переходить на вариант с встроенной дополнительной опорой выходного вала — такие исполнения выдерживают заметно большую радиальную нагрузку за счёт разгрузки основного подшипника. При модернизации приводов также полезно свериться с параметрами электродвигателя и сервопривода, чтобы редуктор не оказался «слабым звеном» кинематической цепи.
Способы снижения консольной нагрузки
Полностью исключить консольную нагрузку в передачах с зацеплением или ремнём нельзя, но её можно снизить конструктивными мерами:
- увеличить диаметр шестерни или шкива — при том же крутящем моменте окружная сила снижается пропорционально росту диаметра;
- сократить плечо консоли, расположив элемент передачи максимально близко к опоре редуктора;
- снизить предварительное натяжение ремня до рекомендованного производителем минимума, не допуская проскальзывания;
- применять компенсирующие соединительные муфты вместо жёсткого соединения там, где валы редуктора и двигателя (или энкодера) могут иметь небольшую несоосность.
Последний пункт особенно важен при монтаже датчиков обратной связи и энкодеров на общий вал с редуктором: даже небольшой перекос при жёсткой посадке создаёт постоянную паразитную консольную нагрузку, которая со временем разбивает подшипники и приводит к сбоям позиционирования. Компенсирующие муфты гасят осевые и радиальные смещения, не передавая их на опоры вала.
Компенсирующая муфта для соединения вала редуктора с валом энкодера или двигателя — гасит несоосность и снижает паразитную радиальную нагрузку на подшипники.
Ещё один вариант компенсирующей муфты для передачи вращения без жёсткой фиксации при небольших угловых и радиальных смещениях валов.
Типичные ошибки при расчёте и эксплуатации
На практике встречается несколько повторяющихся ошибок, приводящих к преждевременному выходу редуктора из строя:
- Подбор редуктора только по крутящему моменту. Момент проходит по расчёту, но консольная нагрузка от шкива или звёздочки превышает допустимую — подшипники изнашиваются за считаные месяцы вместо расчётного срока службы.
- Игнорирование плеча приложения силы. Одна и та же радиальная сила, приложенная ближе к концу вала, создаёт больший изгибающий момент, чем у самой опоры — при подборе важно учитывать конкретную геометрию монтажа, а не табличное «среднее» значение.
- Чрезмерный натяг ремня «про запас». Избыточное натяжение ремённой передачи — одна из самых частых причин выхода из строя выходных подшипников редуктора, даже при формально верном подборе типоразмера.
- Жёсткая посадка энкодера или полумуфты без учёта несоосности. Небольшой перекос валов при монтаже без компенсирующей муфты создаёт постоянную паразитную нагрузку, которая со временем приводит к люфту и ошибкам отсчёта.
- Отсутствие регламентного контроля состояния передачи. Износ зубьев, вытяжка цепи или ремня со временем увеличивают динамическую составляющую нагрузки — контроль состояния передачи стоит закладывать в план планово-предупредительного обслуживания, уточняя периодичность по регламенту конкретного станка.
FAQ: частые вопросы
Что такое консольная нагрузка на валу редуктора?
Это радиальная сила, приложенная к свободному концу вала за пределами последней опоры — обычно от шестерни, шкива или звёздочки. Она создаёт изгибающий момент, который нагружает подшипники редуктора дополнительно к крутящему моменту.
Как узнать допустимую консольную нагрузку конкретного редуктора?
Значение приводится в паспорте или каталоге производителя, обычно для определённого расстояния от торца вала. При изменении плеча приложения силы допустимое значение нужно пересчитывать — точные коэффициенты уточняйте по документации на редуктор.
Почему ремённая передача создаёт большую консольную нагрузку, чем зубчатая?
Из-за предварительного натяжения ремня, которое суммируется с рабочей окружной силой. У зубчатой передачи такого дополнительного натяга нет, поэтому её коэффициент нагрузки обычно ниже.
Может ли муфта энкодера создавать консольную нагрузку на редуктор?
Да, если валы редуктора и энкодера установлены с перекосом, а муфта жёсткая. Компенсирующая муфта гасит небольшую несоосность и снижает паразитную радиальную нагрузку на опоры вала.
Что произойдёт, если превысить допустимую консольную нагрузку редуктора?
Ускоренный износ подшипника на выходном валу, повышенный нагрев, возможная течь уплотнений и в итоге выход редуктора из строя раньше расчётного срока службы.
Заключение
Консольная нагрузка редуктора — параметр, который редко указывают в кратком описании товара, но именно он определяет реальный ресурс узла в конкретной схеме монтажа. Расчёт по паспортным данным, правильный выбор плеча приложения силы и применение компенсирующих муфт там, где это уместно, позволяют избежать преждевременного выхода редуктора из строя и незапланированных простоев станка.
Если нужно подобрать редуктор, соединительную муфту или рассчитать допустимую консольную нагрузку под конкретную кинематическую схему станка, специалисты ООО «Эффективное производство» готовы помочь с подбором и расчётом на основе технической документации вашего оборудования.
