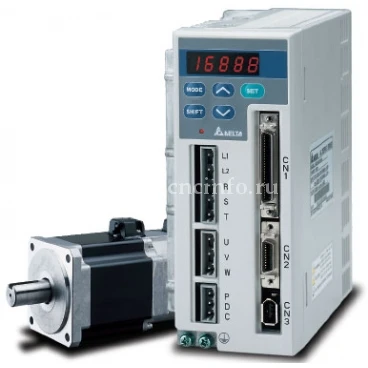

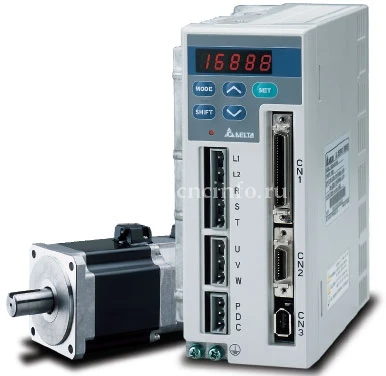

Сервопривод DELTA ELECTRONICS ASD-B
Артикул ASD-B
Стандартный сервопривод переменного тока.
ООО «Эффективное производство» - официальный партнер компании Delta Electronics в России.
Артикул товара: ASD-B
- Позиционирование: внешняя импульсная команда
- Скорость: внешний аналоговое задание, 3 группы внутренних параметров задания скорости
- Момент: внешний аналоговое задание, 3 группы внутренних параметров задания момента
- Три вида сдвоенных режимов
- Высокая динамика
- Методика плавного регулирования
- Автоматическая или ручная настройка
- Переносной пульт управления
Модель ASDA-B_____ | 02 | 04 | 07 | 10 | 15 | 20 | |
---|---|---|---|---|---|---|---|
Напряжение / частота | Трехфазное или однофазное 220VAC | Только трехфазное | |||||
Допустимый диапазон напряжения | 170~255VAC | ||||||
Допустимый диапазон частоты | 50 / 60 Гц ± 5% | ||||||
Система охлаждения | Естественная воздушная | Принудительная вентилятором | |||||
Разрешение энкодера / обратной связи | 2500 имп. на об. / 10000 имп. на об. | ||||||
Метод управления | SVPWM (широтно-импульсная модуляция пространственных векторов) | ||||||
Режимы настройки | Автоматический / Ручной | ||||||
Тормозной резистор | нет | Встроенный | |||||
Дискретные входы / выходы | ВХОДЫ | Включение привода, сброс, переключение усиления, сброс счетчика импульсов, аварийная установка, ограничение прямого / обратного вращения | |||||
Выбор внутренних параметров, разрешение ограничения момента / скорости, выбор режима управления (положение / скорость, скорость / момент, положение / момент) | |||||||
ВЫХОДЫ | Выходы импульсного датчика (A, B, Z-фазы:Line Driver / Z-фаза: Open Collector) | ||||||
Готовность привода, привод включен, нулевая скорость, уровень скорости достигнут, позиционирование выполнено, достигнут уровень ограничения момента, аварийное отключение, управление э/м тормозом, выход в ноль выполнен | |||||||
Функции защиты | Сверхток, перенапряжение, низкое напряжение, перегрев двигателя, ошибка регенерации, перегрузка, превышение скорости, ошибка позиционирования, ошибка энкодера, ошибка памяти, ошибка коммуникации | ||||||
Коммуникационный интерфейс | RS-232 / RS-485 | ||||||
Условия эксплутации и хранения | Условия монтажа | Внутри помещения (вне прямого солнечного света), вне агрессивных сред (без коррозионных жидкостей и газов, пыли, ЛВС и т.д.) |
|||||
Высота установки | до 1000 м. надь уровнем моря | ||||||
Атм. давление | 86 кПа - 106 кПа | ||||||
Рабочая температура | 0 °C...45 °C (при более высокой температуре требуется внешнее принуд. охлаждение) | ||||||
Температура хранения | -20 °C...65°C | ||||||
Влажность | 0...90% (без конденсата) | ||||||
Вибростойкость | 10Гц < F < 57Гц - 0.075мм, 57Гц < F < 150 Гц - 1G | ||||||
Степень защиты | IP20 | ||||||
Системы заземления | TN / TT системы | ||||||
Сертификация | IEC / EN 61800-5-1, UL 508C, TUV, C-tick | ||||||
Режим управления положением | |||||||
Макс. частота входных импульсов | Max. 500кГц (Line driver) / Max. 200кГц (Open collector) | ||||||
Способы счета импульсов | Импульсы + направление, фаза A + фаза B, Импульсы прямого + обратного вращения | ||||||
Источник управления | Внешний импульсный сигнал | ||||||
Плавность регулирования | Низкочастотный сглаживающий фильтры | ||||||
Электронный редуктор | N/M - множитель/делитель, N: 1~32767, M: 1:32767(1/50<N/M<200) | ||||||
Ограничение момента | Установка параметрами | ||||||
Упреждающая компенсация | Установка параметрами | ||||||
Режим управления скоростью | |||||||
Аналоговый входной сигнал | Диапазон | 0~±10 VDC | |||||
Вх.сопротивление | 10 кОм | ||||||
Пост.времени | 2.2 мкс | ||||||
Диапазон регулирования скорости | 1:5000 | ||||||
Источник управления | Внешний аналоговый сигнал / Внутренние параметры | ||||||
Плавность регулирования | Низкочастотный и S-образный сглаживающиефильтры | ||||||
Ограничение момента | Установка параметрами | ||||||
Отклик по скорости | Макс. 250Гц | ||||||
Точность регулирования | Менее 0.01% при изменении нагрузки от 0 до 100% (на ном. скорости) | ||||||
Менее 0.01% при изменении мощности в диапазоне ±10% (на ном.скорости) | |||||||
Менее 0.01% при изменении внешней температуры от 0 до 50 °C (на ном.скорости) | |||||||
Режим управления моментом | |||||||
Аналоговый входной сигнал | Диапазон | 0~±10 VDC | |||||
Вх.сопротивление | 10 кОм | ||||||
Пост.времени | 2.2 мкс | ||||||
Допустимое время перегрузки | 8 сек. при 200% номинального тока | ||||||
Источник управления | Внешний аналоговый сигнал / внутренние параметры | ||||||
Плавность регулирования | Низкочастотный сглаживающий фильтр | ||||||
Ограничение скорости | Установка параметрами |
Схема подключения:
