Где скачать паспорт и даташит Renishaw RMI (Radio Machine Interface)?
Renishaw RMI (Radio Machine Interface) — приёмник-интерфейс, который принимает радиосигнал от беспроводных измерительных щупов и щупов наладки инструмента Renishaw и преобразует его в сигнал, понятный стойке ЧПУ. Устройство устанавливается стационарно в рабочей зоне станка и служит связующим звеном между датчиком на шпинделе или в столе и электроникой станка.
- Что такое Renishaw RMI и зачем он нужен
- Принцип работы радиоинтерфейса
- Технические характеристики
- Исполнения: RMI, RMI-Q, RMI-QE
- Монтаж и подключение
- Совместимость с датчиками и станками
- Где купить оригинальный интерфейс и комплектующие
- Заключение
Что такое Renishaw RMI и зачем он нужен
В отличие от проводных щупов Renishaw, которые подключаются кабелем напрямую к контроллеру станка, беспроводные модели передают сигнал о срабатывании стилуса по радиоканалу. Чтобы этот сигнал попал в цепь управления станком — на вход системы ЧПУ или в PLC (программируемый логический контроллер станка), — нужен приёмник. Эту роль и выполняет RMI: он устанавливается внутри или снаружи рабочей зоны, принимает радиопакет от датчика и выдаёт на выходе стандартный электрический сигнал (обычно TTL или через оптический интерфейс, в зависимости от исполнения) в сторону стойки.
Применяется RMI в тех же задачах, что и проводные интерфейсы: привязка детали, измерение заготовки в цикле, контроль поломки инструмента, автоматическая наладка нулевой точки. Разница — в отсутствии кабеля между датчиком и приёмником, что упрощает компоновку станка и обслуживание при частой смене оснастки.
Принцип работы радиоинтерфейса
Щуп при контакте стилуса с деталью формирует сигнал срабатывания и передаёт его по радиоканалу на приёмник RMI. Приёмник декодирует пакет, проверяет контрольную сумму (для отсечения помех и ложных срабатываний) и транслирует событие дальше — либо напрямую в ЧПУ, либо через дополнительный модуль сопряжения, если стойка не поддерживает нужный протокол напрямую. Часть исполнений RMI также передаёт в обратном направлении команды включения/выключения датчика и данные телеметрии — например, о заряде батареи щупа.
Для устойчивой работы важны два фактора: прямая видимость (или минимум препятствий) между датчиком и приёмником и правильное расположение RMI относительно рабочей зоны станка — слишком большое расстояние или металлические экраны кожуха ограждения снижают устойчивость приёма.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Радиочастотный приёмник-интерфейс станка (Radio Machine Interface) |
| Канал связи с датчиком | Радиоканал (беспроводной), без прямой оптической видимости в отличие от инфракрасных интерфейсов OMI |
| Выходной сигнал | Совместимый со входом ЧПУ/PLC станка — уточняйте протокол по паспорту конкретного исполнения |
| Совместимые датчики | Радиоверсии щупов измерения детали и наладки инструмента Renishaw (серии RMP, OMP-R и аналогичные) |
| Исполнения | RMI, RMI-Q, RMI-QE — различаются функционалом и способом монтажа |
| Монтаж | Стационарная установка в рабочей зоне станка, опционально — на монтажный кронштейн |
| Питание и подключение | От контроллера станка или отдельного блока питания, кабельным жгутом соответствующей длины |
Точные значения дальности действия, рабочей частоты и режимов энергосбережения зависят от конкретной модели и версии прошивки — уточняйте по паспорту станка и документации на изделие.
Исполнения: RMI, RMI-Q, RMI-QE
Линейка радиоинтерфейсов Renishaw развивалась вместе с поколениями беспроводных щупов. Базовая версия RMI закрывает основные задачи приёма сигнала от датчика. Модификация RMI-Q добавляет расширенный функционал сопряжения с современными системами ЧПУ и более гибкую настройку каналов, что снижает риск конфликтов при работе нескольких станков в одном цехе. RMI-QE — вариант с изменённым конструктивом крепления и подключения, ориентированный на конкретные компоновки станков и требующий отдельного монтажного кронштейна.

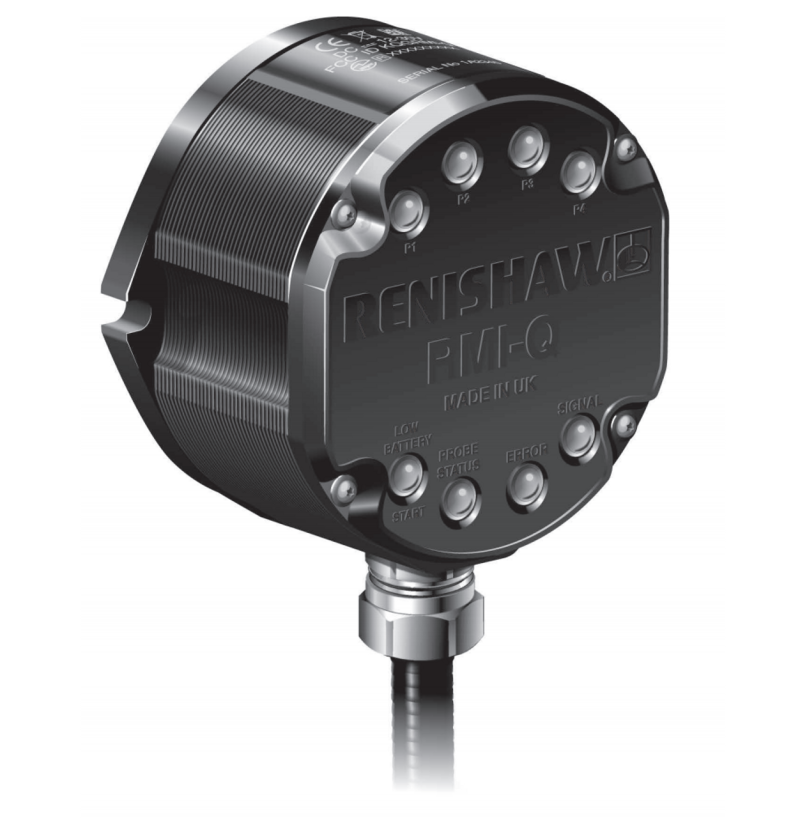

Приёмник радиосигнала для беспроводных щупов Renishaw, устанавливается в рабочей зоне станка для передачи сигналов срабатывания в стойку ЧПУ.
Если станок не оборудован беспроводными датчиками, а стоит задача привязки инструмента проводным способом, применяют классические проводные интерфейсы, например интерфейсы наладки инструмента без радиоканала — они проще в обслуживании, но требуют прокладки кабеля до контроллера.
Проводной аналог для тех случаев, когда радиоканал не требуется или на станке уже смонтирован кабельный ввод датчика наладки инструмента.
Монтаж и подключение
Приёмник крепится в рабочей зоне станка так, чтобы обеспечить устойчивый приём сигнала от датчика в любой точке его перемещения. Для исполнения RMI-QE используется отдельный монтажный кронштейн, который задаёт правильный угол и расстояние до датчика и упрощает демонтаж при обслуживании.
Фиксирует приёмник RMI-QE в рабочей зоне станка в положении, обеспечивающем устойчивый приём радиосигнала от датчика.
Подключение приёмника к контроллеру станка выполняется штатным кабельным жгутом нужной длины — от него зависит, насколько удобно развести трассу от места установки RMI до электрошкафа станка без лишних наращиваний и разъёмных соединений.

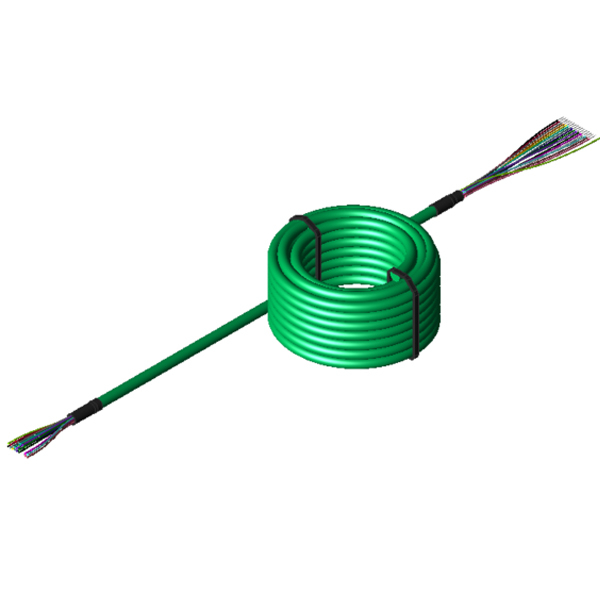

Штатный жгут для подключения приёмника RMI-Q к контроллеру станка на длину до 8 метров без промежуточных соединителей.
Совместимость с датчиками и станками
RMI работает в паре с радиоверсиями измерительных щупов и датчиков наладки инструмента Renishaw. Перед заказом важно свести в один комплект три вещи: модель датчика, версию интерфейса и способ его сопряжения со стойкой ЧПУ — Fanuc, Siemens, Heidenhain и другие системы поддерживают разные протоколы ввода сигнала. Если приёмник теряет сигнал или срабатывает нестабильно уже после установки, причины разбираются отдельно — например, в статье про то, почему приёмник Renishaw не видит датчик.
При подборе полного комплекта — щуп, приёмник, кронштейн, кабель — стоит ориентироваться на общие рекомендации по выбору датчиков Renishaw для ЧПУ, чтобы не собирать несовместимые между собой ревизии оборудования.
Где купить оригинальный интерфейс и комплектующие
«Эффективное производство» поставляет оригинальные компоненты Renishaw — приёмники RMI, кронштейны и кабельные жгуты — с заводской гарантией 12 месяцев, сопроводительной документацией и консультацией по подбору комплекта под конкретную модель станка. Также доступен полный каталог оборудования Renishaw и раздел датчиков и интерфейсов для контроля процесса.
Заключение
Renishaw RMI — обязательный элемент цепи, если на станке применяются беспроводные щупы: без приёмника радиосигнал от датчика просто не попадёт в стойку ЧПУ. При подборе важно не ошибиться с исполнением (RMI, RMI-Q или RMI-QE), учесть требования по монтажу и подключению и убедиться, что приёмник совместим по протоколу с конкретной системой ЧПУ станка.
Частые вопросы
- Чем RMI отличается от оптического интерфейса OMI?
- OMI принимает сигнал от датчика по инфракрасному каналу и требует прямой оптической видимости в узком секторе, а RMI использует радиоканал, менее чувствительный к перекрытию линии видимости препятствиями.
- Можно ли поставить RMI-Q вместо базового RMI без замены датчика?
- Совместимость зависит от версии радиопротокола датчика и самого приёмника, поэтому перед заменой нужно сверить модели по паспорту — в части случаев требуется и обновлённая версия щупа.
- Нужен ли отдельный блок питания для RMI?
- В большинстве конфигураций приёмник получает питание от контроллера станка через штатный кабельный жгут, отдельный блок питания требуется только в нестандартных схемах подключения — уточняйте по руководству станка.
- Что делать, если приёмник теряет сигнал от датчика при определённых положениях стола?
- Как правило, причина в металлических экранах ограждения или неудачном расположении приёмника — стоит проверить монтаж и при необходимости перенести RMI ближе к рабочей зоне на штатный кронштейн.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw RMI (Radio Machine Interface) на сайте «Эффективное производство».
Скачать паспорт (PDF) Первоисточник
