Где скачать паспорт и даташит Renishaw High Precision Tool Setting Arm (HPA)?
Renishaw High Precision Tool Setting Arm (HPA) — механическая измерительная рука с контактным датчиком для настройки инструмента непосредственно на станке: контроля длины, диаметра и поломки резца без снятия оправки со шпинделя. Устройство относится к семейству «high precision arm» наряду с модификациями HPGA, HPMA, HPPA и HPRA, которые отличаются способом отвода и креплением, но используют общий принцип срабатывания.
- Назначение и область применения
- Принцип работы
- Технические характеристики
- Исполнения и совместимость
- Монтаж и кабельные удлинители
- Где купить оригинальный Renishaw HPA
- Заключение
Назначение и область применения
HPA устанавливается на столе или станине обрабатывающего центра и используется для автоматической привязки инструмента по осям Z и в ряде исполнений — по X/Y. При касании вращающегося или неподвижного инструмента о измерительную поверхность рычага срабатывает встроенный контактный датчик, сигнал передаётся в измерительную систему станка, а стойка ЧПУ фиксирует координату и корректирует таблицу инструментов. Это снижает влияние человеческого фактора при наладке и сокращает время подготовки на переналадку партии.
Такие руки применяются на фрезерных и многоцелевых станках, где нет постоянного места под стационарный тул-сеттер или где инструмент нужно контролировать в нескольких точках рабочей зоны. Подробнее о выборе датчиков для фрезерных станков — в статье «Renishaw для фрезерного станка: выбор».
Принцип работы
В рабочем положении рычаг HPA выведен из зоны обработки и не мешает перемещению осей. Перед измерением стойка ЧПУ по программе переводит рычаг в измерительную позицию (вручную, механическим упором или через пневмопривод — в зависимости от исполнения), затем инструмент подводится к контактной поверхности на рабочей подаче. Датчик выдаёт триггерный сигнал в момент касания, координата фиксируется, после чего рычаг возвращается в исходное положение. Логика обработки сигнала аналогична контактным щупам серии Renishaw, применяемым для измерения детали.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Механическая измерительная рука с контактным датчиком (тул-сеттер станочный) |
| Измеряемые параметры | Длина инструмента, диаметр, контроль поломки |
| Привод отвода рычага | Ручной, механический или пневматический — по исполнению (HPMA, HPPA, HPGA, HPRA) |
| Интерфейс сигнала | Кабельное подключение к интерфейсу измерительной системы станка |
| Совместимость по стойкам | FANUC, Siemens Sinumerik, Heidenhain, Fagor — уточняйте по руководству станка |
| Монтаж | На стол, станину или дополнительное основание в рабочей зоне |
| Точность повторяемости | Указывается в паспорте на конкретную модификацию |
Исполнения и совместимость
Линейка «high precision arm» включает несколько модификаций, различающихся способом установки и отвода:
HPGA — рука с ручным механическим отводом («gauge arm»); HPMA — исполнение с механическим фиксатором положения; HPPA — пневматический привод отвода, удобен при частых циклах измерения; HPRA — вариант с ретрактором для стеснённой рабочей зоны. Базовое обозначение HPA используется как родовое название серии, конкретная модель подбирается под компоновку станка и доступное пространство у стола. Подробные паспорта на каждую модификацию — в статьях Renishaw HPGA, Renishaw HPMA, Renishaw HPPA и Renishaw HPRA.
Монтаж и кабельные удлинители
Кабель от рычага до интерфейса измерительной системы прокладывается в кабельном канале станка, и при удалённом расположении стойки от рабочей зоны штатной длины кабеля может не хватить. Для таких случаев Renishaw выпускает комплекты удлинителей для тул-сеттеров серии LTS (Length Tool Setter), которые совместимы и по конструкции разъёма подходят для прокладки кабеля измерительных рук в существующем кабель-канале станка.

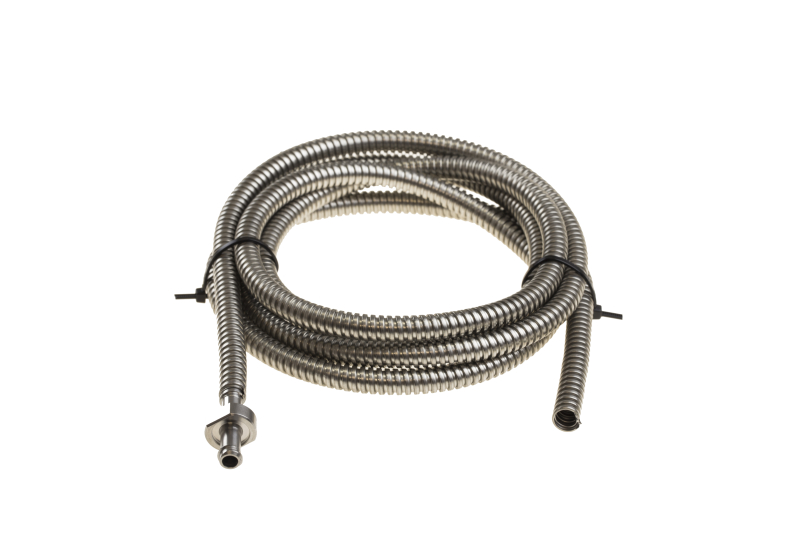

Удлинитель на 2 м для прокладки кабеля тул-сеттера в кабельном канале станка при удалении стойки от рабочей зоны.

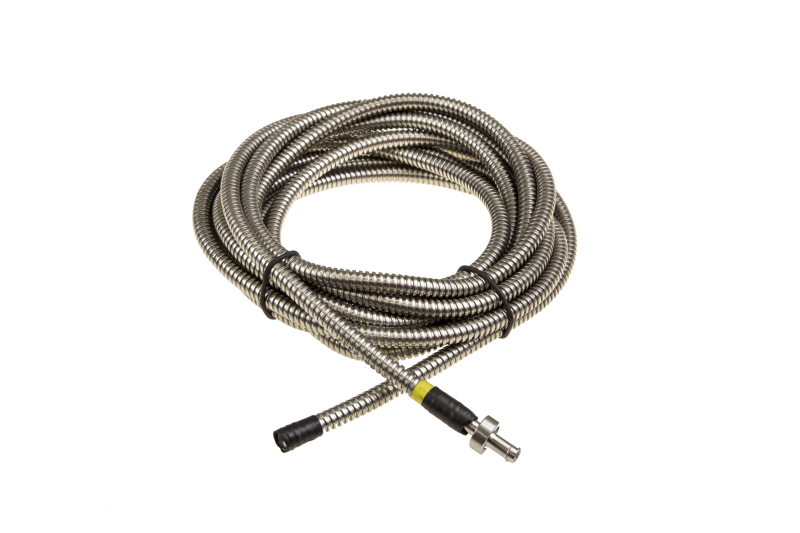

Удлинитель на 5 м — вариант для крупногабаритных станков, где расстояние от рычага до интерфейса измерительной системы значительное.
При выборе длины удлинителя учитывайте фактическую трассу кабельного канала станка с запасом на изгибы и точки крепления — тянуть кабель внатяг не рекомендуется, это ускоряет усталостный износ жилы в местах перегиба.
Где купить оригинальный Renishaw HPA
«Эффективное производство» поставляет оригинальные измерительные руки и комплектующие Renishaw с заводской гарантией 12 месяцев, паспортом и технической поддержкой по подбору конфигурации под конкретную стойку ЧПУ. При заказе уточняйте модель станка, тип стойки и расположение рабочей зоны — это ускоряет подбор нужного исполнения рычага и длины кабеля. Полный перечень датчиков и щупов бренда — в разделе Renishaw в каталоге cnc360, кабельная продукция — в разделе кабели.
Заключение
Renishaw HPA и родственные исполнения HPGA, HPMA, HPPA, HPRA закрывают задачу автоматической наладки инструмента прямо в рабочей зоне станка без установки отдельного стационарного тул-сеттера. Выбор конкретной модификации определяется компоновкой станка и требуемым способом отвода рычага, а при удалённом расположении стойки не забывайте про удлинители кабельного канала LTS.
Частые вопросы
- Для чего нужен Renishaw HPA на станке с ЧПУ?
- Для автоматической контактной наладки инструмента прямо в рабочей зоне — контроля длины, диаметра и поломки резца без снятия оправки со шпинделя.
- Чем HPA отличается от HPGA, HPMA, HPPA и HPRA?
- HPA — родовое название серии измерительных рук. Конкретные буквенные индексы обозначают способ отвода рычага: ручной механический, пневматический или с ретрактором, что подбирается под компоновку конкретного станка.
- Можно ли подключить HPA к любой стойке ЧПУ?
- Устройство совместимо с распространёнными стойками — FANUC, Siemens Sinumerik, Heidenhain, Fagor, но конкретную схему подключения и параметры интерфейса уточняйте по руководству станка.
- Зачем нужен удлинитель кабельного канала LTS?
- Если стойка ЧПУ или интерфейс измерительной системы удалены от рабочей зоны, штатной длины кабеля рычага может не хватить — удлинитель позволяет провести кабель по существующему кабельному каналу без наращивания жилы кустарным способом.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw High Precision Tool Setting Arm (HPA) на сайте «Эффективное производство».
Скачать паспорт (PDF) Первоисточник: Renishaw
