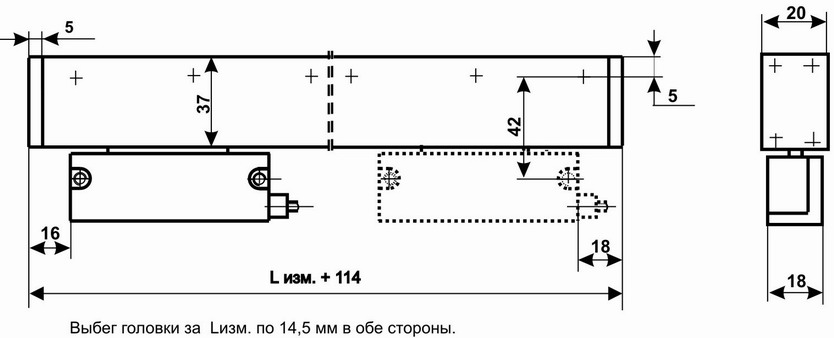

Датчик линейных перемещений ЛИР-ДА8 СКБ ИС

(11)

Датчик предназначен для измерения линейных перемещений.

Абсолютный датчик линейного положения.
Для формирования кода положения после включения питания не требуется предварительного перемещения.
Принцип действия - фотоэлектрический.
Отличительные особенности:
Диапазон перемещений - до 1540 мм.
Дискретность - от 0,1 до 8 мкм.
Класс точности - от 3 до 5.
Способ выдачи данных - последовательный, интерфейс SSI, 24 разряда (25 для разрешения 0,1 мкм).
Напряжение питания +5 В.

ООО «Эффективное производство» - официальный партнер компании СКБ ИС.

Характеристики:

для измерения линейных перемещений

Производитель: СКБ ИС

Заказать

Технические характеристики
Доставка
Документация

Длина перемещения, мм	70 ; 120 ; 170 ; 220 ; 270 ; 320 ; 370 ; 420 ; 470 ; 520 ; 570 ; 620 ; 670 ; 720 ; 770 ; 820 ; 870 ; 920 ; 970 ; 1020 ; 1140 ; 1240 ; 1340 ; 1440 ; 1540
Дискретность, мкм	0,1 ; 0,2 ; 0,5 ; 1 ; 2 ; 4 ; 8
Класс точности	3 кл ∆д(мкм) = 2+4,5×Lизм(м) 4 кл ∆д(мкм) = 5+8×Lизм(м)
Выходной сигнал	RS-422
Способ выдачи данных	SSI последовательный
Выходной код	двоичный код
Разрешение в пределах одного оборота, бит (кол. позиций)	24 (16777216) 25 (33554432)
Напряжение питания, В	+5
Ток потребления не более, мА	350
Интервал рабочих температур °С	от 0 до +70
Вариант исполнения	1 - Начало отсчета слева, кабель вправо 2 - Начало отсчета слева, кабель влево 3 - Начало отсчета справа, кабель вправо 4 - Начало отсчета справа, кабель влево
Масса (без кабеля)	0,12+0,6·Длина измерения в метрах + 0,085) кг
Максимально допустимая скорость измерительного перемещения, м/мин	120
Максимальное ударное ускорение при t=11 мс	≤ 150 м/с²
Степень защиты от внешних воздействий	IP53
Вибрационное ускорение в диапазоне частот (55...2000) Гц	≤ 50 м/с²
Описание соединителей (pdf)	Загрузить
